Автоматизированная измерительная система коммерческого учёта электроэнергии и мониторинга электросети
Адрес объекта
г. Москва, офисное здание.
Целью создания Системы является обеспечение возможности:
- Учета потребления электроэнергии;
- Организации рационального потребления электроэнергии;
- Анализа качества и эффективности потребления электроэнергии;
- Долговременного и оперативного планирования потребления энергоресурсов и выявление случаев неэффективного использования электроэнергии и причин их возникновения;
- Мониторинга работоспособности электросетей, ИБП и ДГУ;
Источниками данных и сигналов являются:
- Счетчики электроэнергии;
- Датчики наличия напряжения;
- Контроллер дизель-генераторной установки;
Конфигурация ПЛК обеспечивает чтение основных оперативных параметров контроллера ДГУ DeepSea 7320 по интерфейсу RS485 и протоколу Modbus RTU.
Программа ПЛК контроллера осуществляет ретрансляцию полученных данных по протоколу Modbus TCP в SCADA для дальнейшей обработки и визуализации.
Прикладное программное обеспечение для ПЛК ОВЕН ПЛК110 разработано в среде программирования CodeSys 2.3.
Проект SCADA создан в среде разработки MasterSCADA 3.X.
Для обеспечения возможности защищенного обмена данными с удаленными сетевыми устройствами системы (контроллеры и преобразователи интерфейсов) на виртуальном облачном Сервере АИСКУЭ реализован VPN сервер.

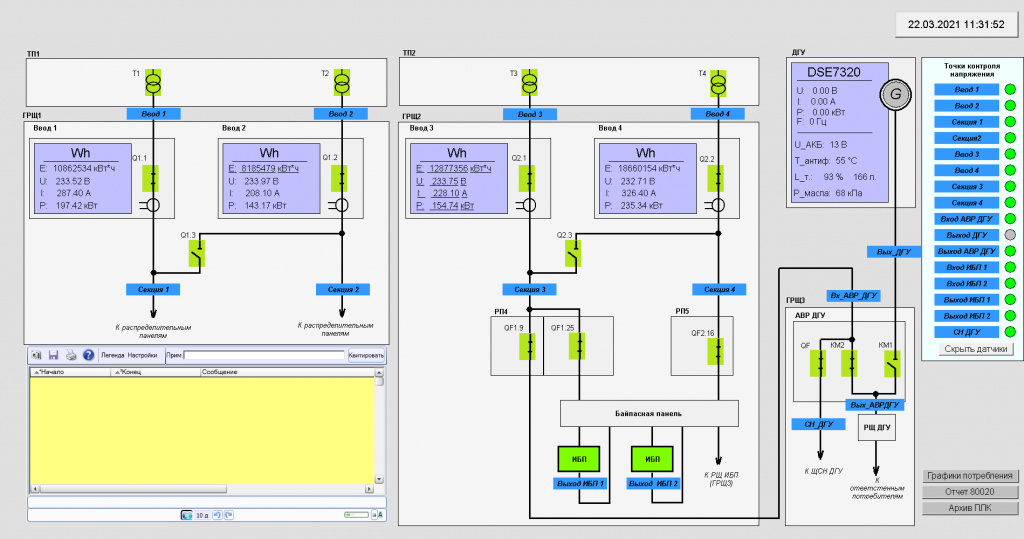

Основным средством представления информации оператору являются цветные графические мнемосхемы.
Сигнализация отклонения параметров за установленные значения производится за счет цветового изменения графического отображения сигнала, появления всплывающих окон.
Аварийные сигналы системы регистрируются в журналах событий.
Аналоговые значения оперативных параметров системы (напряжение, ток, частота, мощность, температура окружающей среды, уровень в топливном баке ДГУ и т.д.) отображаются на графиках в виде линий (трендов) с возможностью просмотра архивных значений.
Проект SCADA содержит скрипт, осуществляющий формирование суточных XML отчетов формы 80020 (получасовые срезы расхода энергии), и возможность автоматической рассылки на адреса электронной почты.
Проект SCADA содержит скрипт, осуществляющий формирование и рассылку SMS строки, в которой отражается аварийная информация (адрес – событие - время события).
