- Учет потребления электроэнергии;
- Организации рационального потребления электроэнергии;
- Анализ качества и эффективности потребления электроэнергии;
- Долговременного и оперативного планирования потребления энергоресурсов и выявление случаев неэффективного использования электроэнергии и причин их возникновения.
- Мониторинг работоспособности электросетей, ИБП и ДГУ
1. ОБЩИЕ СВЕДЕНИЯ
1.1 Полное наименование системы - «Автоматизированная измерительная система коммерческого учёта электроэнергии и мониторинга электросети».
1.2 Краткое наименование системы: «АИСКУЭ»;
2. НАЗНАЧЕНИЕ И ЦЕЛИ РАЗРАБОТКИ СИСТЕМЫ
2.1 Целями создания Системы являются обеспечение возможности:
-
Учета потребления электроэнергии;
-
Организации рационального потребления электроэнергии;
-
Анализа качества и эффективности потребления электроэнергии;
-
Долговременного и оперативного планирования потребления энергоресурсов и выявление случаев неэффективного использования электроэнергии и причин их возникновения.
-
Мониторинга работоспособности электросетей, ИБП и ДГУ;
3. ОБЩИЕ ТРЕБОВАНИЯ
-
Организация, выполняющая работы в электроустановках должна иметь аттестованный электротехнический персонал и выполнять работы в соответствии с Правилами по охране труда работ в электроустановках.
-
Применяемое оборудование должно удовлетворять требованиям ГОСТ, нормам пожарной безопасности и др. нормативным документам в РФ
-
При выполнении работ обязательно соблюдение требований техники безопасности по охране труда, согласно действующим Нормам в РФ.
-
Работы с отключением потребителей, шумные и пыльные работы проводить внерабочее время по предварительному согласованию с Заказчиком.
-
Провести пуско-наладочные работы смонтированной системы в согласованное с Заказчиком время.
-
Провести обучение представителя Заказчика по использованию программным обеспечением.
-
Предоставить Заказчику сертификаты соответствия на все применяемое оборудование и материалы.
- Гарантийные обязательства на оборудование не менее 36 месяцев и монтаж не менее 12 месяцев, с момента подписания Акта сдачи-приемки.
3.1 Адрес объекта
г. Ярославль, ул. Некрасова, офисное здание.
3.2 Источники данных и сигналов АИСКУЭ
Тип устройства | Интерфейс обмена данными с АИСКУЭ |
Счетчик электроэнергии | RS485 или CAN |
Датчик наличия напряжения | Дискретный сигнал |
Контроллер дизель-генераторной установки | RS485, Modbus RTU |
3.3 Сетевая архитектура АИСКУЭ г. Ярославль, ул. Некрасова, офисное здание.
3.4 Схема установки датчиков напряжения
3.5 Требования к комплекту поставляемого оборудования АИСКУЭ
- Комплект датчиков напряжения;
- Программируемый логический контроллер;
- Преобразователь интерфейсов Ethernet-RS485;
- Маршрутизатор;
- LTE Модем;
- Электрический шкаф;
- Комплект материалов (кабель, провод, клеммы, стяжки и т.д.);
- Комплект рабочей документации.
4.Требования к датчикам напряжения
4.1 Требования к датчикам наличия фазного напряжения 220В.В качестве датчика наличия фазного напряжения применить промежуточные реле, удовлетворяющие следующим характеристикам:
Номинальное напряжение питания фазное |
220 В |
Светодиодная индикация |
Да |
Ручной дублер |
Да |
Количество контактных групп |
Не менее 2 |
Тип монтажа |
DIN-рейка |
4.2 Требования к датчикам наличия линейного напряжения 380В.
В качестве датчика наличия линейного напряжения применить реле напряжения, удовлетворяющие следующим характеристикам:
Номинальное напряжение питания фазное |
220 В |
Количество фаз |
3 |
Контроль перенапряжения по любой из фаз |
Да |
Контроль снижения напряжения любой из фаз |
Да |
Контроль порядка чередования фаз |
Да |
Контроль обрыва фаз |
Да |
Регулировка порога перенапряжения |
Да |
Регулируемое время срабатывания реле |
Да |
Светодиодная индикация |
Да |
Количество контактных групп |
Не менее 2 |
Тип монтажа |
DIN-рейка |
5.Требования к ПЛК
5.1 Требования к аппаратной конфигурации ПЛК
Для работы в составе АИСКУЭ ПЛК должны удовлетворять следующим требованиям:
Количество дискретных входов |
Определяется таблицами. |
Количество интерфейсов RS485 |
≥2 |
Количество интерфейсов Ethernet |
≥1 |
Поддержка Modbus RTU |
Да |
Поддержка Modbus TCP |
Да |
Среда программирования |
|
Ведение архивов на Flash памяти |
Да |
5.2 Требования к ПЛК программе
Весь исходный код ПЛК программы должен разрабатываться и быть компилируемым в среде СODESYS.
Файл проекта должен иметь расширение *.pro и содержать в себе сводную системную информацию о содержимом проекта.
Файлы проектов СODESYS должны содержать информацию о:
-
конфигурации сетевых интерфейсов ПЛК;
-
конфигурации физических входов и выходов ПЛК;
-
пользовательскую программу на языках стандарта МЭК 61131-3;
Сетевые устройства (контроллеры ДГУ и модули дискретного ввода), имеющие общий с ПЛК Modbus интерфейс и поддерживающие интеграцию с ПЛК должны быть внесены в конфигурацию сетевой инфраструктуры проекта и иметь все необходимые параметры (сетевые адреса, настройки и др.).
Комментарии в проекте СODESYS должны быть выполнены на русском языке.
6.Требования к преобразователям интерфейсов
Для работы в составе АИСКУЭ преобразователи интерфейсов должны удовлетворять следующим требованиям:
Количество портов Ethernet |
≥1 |
Количество последовательных портов |
≥1 |
Интерфейс управления |
Web-интерфейс |
Сетевые протоколы |
ICMP, IPv4, TCP, UDP, DHCP
|
Тип последовательных портов |
RS-232/422/485 |
Тип монтажа |
DIN-рейка |
Режимы работы |
TCP Server, TCP Client |
7.Требования к маршрутизаторам
Для работы в составе АИСКУЭ маршрутизаторы должны удовлетворять следующим требованиям:
Количество портов Ethernet |
≥3 |
Количество портов USB |
≥1 |
Поддержка модемов |
3G, 4G |
VPN Client |
Да |
Интерфейс управления |
Web-интерфейс |
Сетевые протоколы |
ICMP, IPv4, TCP, UDP, DHCP
|
Функция проверки доступности Интернета (Ping Check)
|
Да |
8.Требования к модемам
Для работы в составе АИСКУЭ модемы должны удовлетворять следующим требованиям:
Поддерживаемые стандарты и частоты |
4G - LTE 800/1800/2600 3G - UMTS / DC-HSPA+ / WCDMA - 900 / 2100 МГц 2G - GSM / GPRS / EDGE - 850 / 900 / 1800 / 1900 МГц |
Разъем подключения внешней антенны |
Да |
Интерфейс подключения к маршрутизатору |
USB |
Светодиодная индикация режимов работы |
Да |
10.Требования к электромонтажу
-
Линии питания проложить негорючим медным кабелем с пониженным дымовыделением (ВВГнг-LS);
-
Подключение датчиков наличия напряжения выполнить через коммутационные аппараты в отдельном шкафу коммутации;
-
Прокладку кабелей питания выполнить скрыто – за подвесным потолком, в пустотах строительных конструкций в гофротрубах. Кабель уложить на существующие кабеленесущие конструкции, крепить к элементам строительных конструкций, укладка кабеля на подвесной потолок не допускается;
-
Обеспечить цветовую маркировку жил кабеля в соответствии с Правилами. Использование жил жёлто-зелёного и голубого цветов в качестве фазных проводников не допускается;
-
Не допускается подключение проводников РЕ «шлейфом».
-
В случае невозможности снятия напряжения с шин, кабеля, автоматических выключателей для подключения к датчикам напряжения применить:
-
Разрезные зажимы для жил кабеля соответствующего сечения медных проводников;
-
Специальные зажимы для подключения под напряжением.
11.Требования к облачному виртуальному Серверу АИСКУЭ
Для работы в составе АИСКУЭ облачный виртуальный сервер должен удовлетворять следующим требованиям:
Операционная система |
Microsoft Windows |
Страна расположения сервера |
Россия |
Количество ядер процессора |
≥2 |
Объем оперативной памяти [ГБ] |
≥4 |
Объем SSD диска [ГБ] |
≥32 |
Количество публичных статических IP адресов |
≥1 |
Скорость интернет-канала |
≥100 Мбит/с |
Тип удаленного доступа к рабочему столу |
RDP |
12.Требования к конфигурации VPN сервера АИСКУЭ
Для обеспечения возможности защищенного обмена данными с удаленными сетевыми устройствами системы (контроллеры и преобразователи интерфейсов) на виртуальном облачном Сервере АИСКУЭ должен быть реализован VPN сервер со следующими характеристиками:
Протокол VPN |
PPTP |
TCP-порт |
1723 |
Количество клиентов |
≥10 |
Назначение IP адресов клиентам |
Автоматически по DHCP |
Тип авторизации |
По имени пользователя и паролю |
13.Требования к составу программного обеспечения виртуального облачного сервера АИСКУЭ
Описание ПО |
Функциональное назначение |
SCADA система |
сбор, архивирование, отображение данных, формирование отчетов , рассылка email и SMS |
OPC сервер протокола Modbus |
связь SCADA через TCP/IP с устройствами поддерживающими протокол Modbus |
OPC сервер протокола Меркурий |
связь SCADA через TCP/IP с устройствами поддерживающими протокол электросчетчиков Меркурий |
14.Требования к проекту SCADA
-

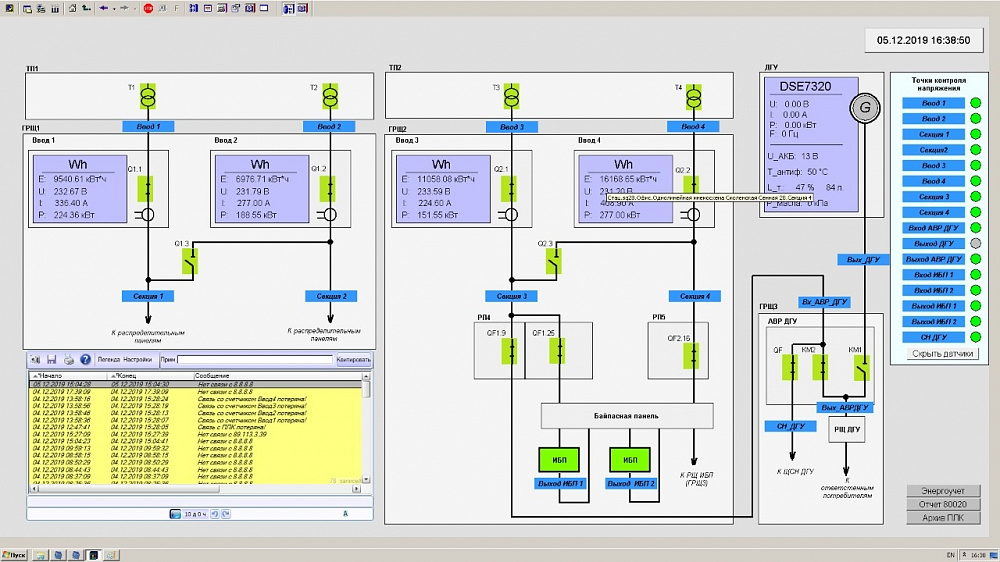

Основным средством представления информации оператору должны являться цветные графические мнемосхемы;
-
Сообщения оператору должны быть на русском языке;
-
Системные сообщения могут быть на английском и русском языках;
-
Для операторского интерфейса должна быть предусмотрена система защиты от несанкционированного доступа;
-
Сигнализация отклонения параметров за установленные значения должна производиться за счет цветового изменения графического отображения сигнала, появления всплывающих окон;
-
Аварийные сигналы системы должны регистрироваться в журналах событий;
-

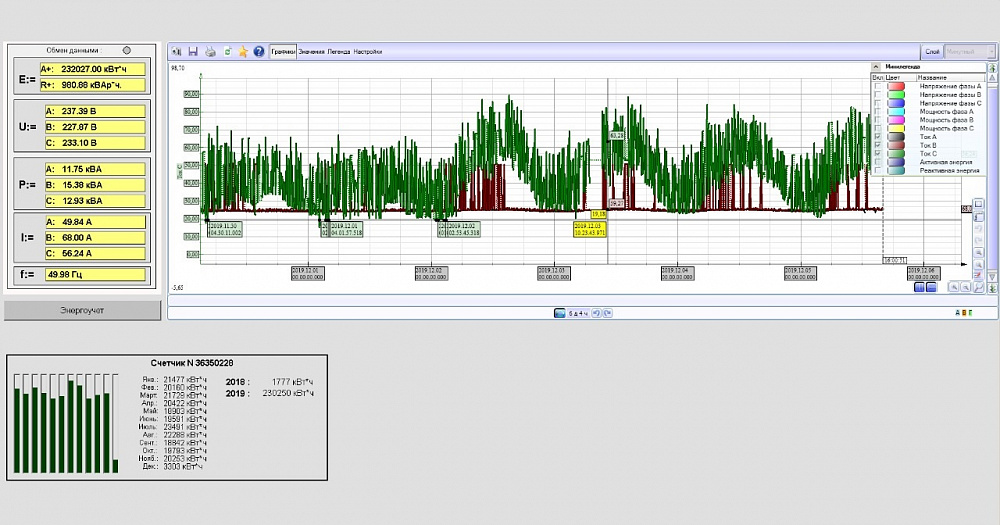

Аналоговые значения оперативных параметров системы (напряжение, ток, частота, мощность, температура окружающей среды, уровень в топливном баке ДГУ и т.д.) должны иметь возможность отображаться на графиках в виде линий (трендов) с возможностью просмотра архивных значений;
-
Проект SCADA должен содержать скрипт осуществляющий формирование суточных XML отчетов формы 80020 (получасовые срезы расхода энергии) и возможность автоматической рассылки на адреса электронной почты, предоставленный Заказчиком;
-
Проект SCADA должен содержать скрипт осуществляющий формирование и рассылку SMS строки, в которой отражается аварийная информация (адрес – событие - время события);
15.Требования к диспетчеризации ДГУ
Конфигурация ПЛК должна обеспечивать чтение основных оперативных параметров контроллера ДГУ по интерфейсу RS485 и протоколу Modbus RTU.
Программа ПЛК контроллера должна осуществлять ретрансляцию полученных данных по протоколу Modbus TCP в SCADA для дальнейшей обработки и визуализации.
Точный набор данных доступных для чтения и обработки определяется комплектацией конкретной ДГУ и уточняется при ПНР.
