Описание проекта
Щит управления наружным освещением предназначен для автоматизированного управления группами освещения.
1.Электрическая схема щита предусматривает возможность работы освещения в различных режимах:
- Ручное управление с сенсорного дисплея щита автоматизации (ЩАНО)
- Дистанционное ручное управление с диспетчерского ПК
- Автоматическое управление
2.Комплект поставки
- Щит управления - 1 шт.
- Комплект документации на бумажном носителе - 2 шт.
- Компакт диск с документацией и дистрибутивом среды программирования ПЛК - 1шт.
3.Основные технические характеристики
| Описание параметра | Значение |
|---|---|
| Напряжение питания | Однофазное, 220 В |
| Потребляемая мощность | 500 Вт |
| Частота | 50 Гц |
| Габаритные размеры (В*Ш*Г) мм | 1000*800*300 |
| Степень защиты от пыли и влаги | IP54 |
| Количество каналов управления освещением | 14 |
| Количество контролируемых контакторов освещения | 14 |
| Количество подключаемых датчиков освещенности | 1 |
| Управляющий контроллер | Modicon TM172PDG42R |
| Сенсорный дисплей | TM172DCLFG |
| Среда программирования контроллера | EcoStruxure Machine Expert - HVAC |
| Интерфейс обмена данными | Ethernet |
| Протокол обмена данными | Modbus TCP |
| Дата изготовления | Август 2019 |
| Серийный номер | 0819/1 |
4.Меры безопасности
При подготовке к работе щита управления и при его эксплуатации необходимо соблюдать требования безопасности, изложенные в ГОСТ 12.4.021-75, «Правилах техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей». Обслуживание и ремонт щита управления необходимо производить только при выключенном вводном выключателе. К монтажу щита управления допускаются лица, прошедшие инструктаж по технике безопасности, по «Правилам техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей», и имеющие квалификационную группу по электробезопасности не ниже 3.Монтаж щитов управления должен обеспечивать свободный доступ к местам обслуживания их во время эксплуатации.

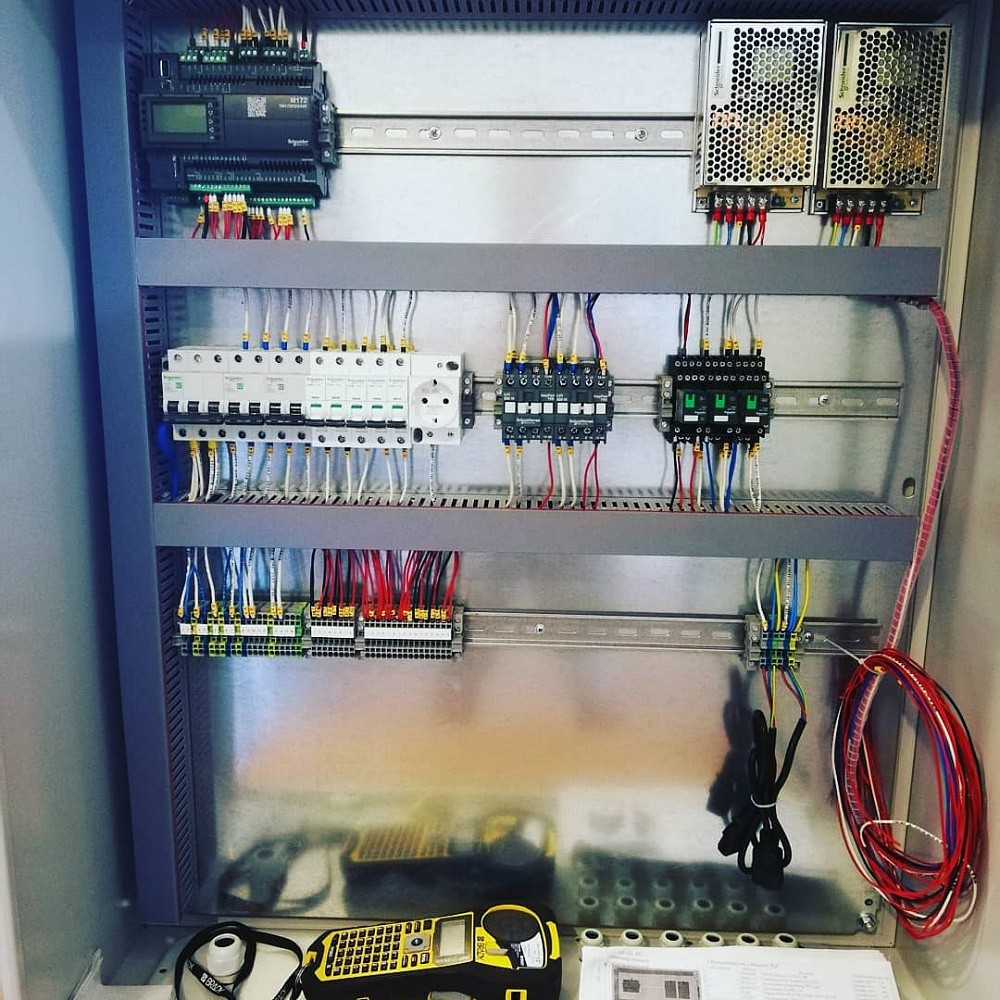

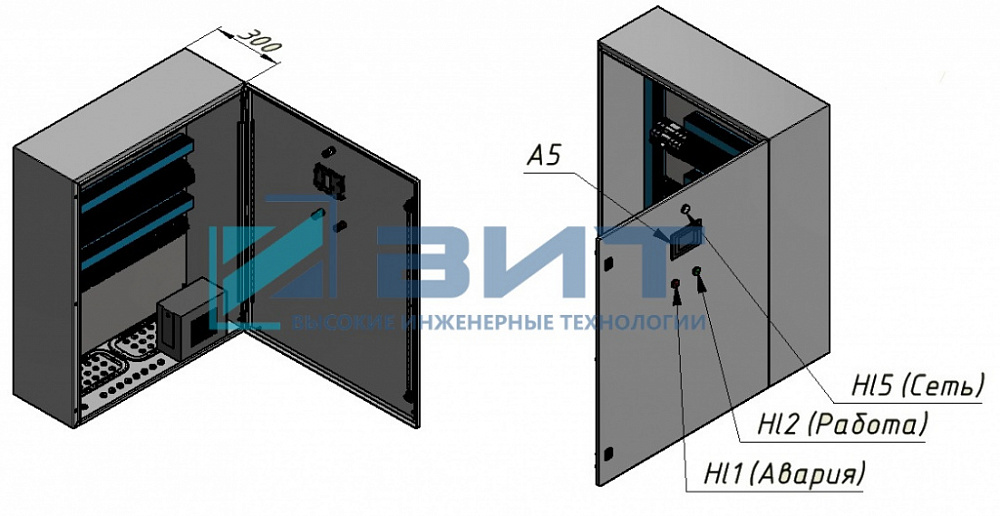

5.Комплектность и внешний вид
| Обозначение | Артикул | Описание | Производитель | Кол-во |
|---|---|---|---|---|
| A1 | TM172PDG42R | ПЛК М172, дисплей, 42 I/O, Eth, 2 MB | Schneider Electric | 1 шт. |
| A1 | TM172ASCTB42 | Терминальный блок с винтами на 42 вх/вых | Schneider Electric | 1 шт. |
| A2 | TM172ASCTB28E | Терминальный блок с винтами на 28 вх/вых | Schneider Electric | 1 шт. |
| A2 | TM172E28R | Модуль расширения на 28 вх/вых | Schneider Electric | 1 шт. |
| A5 | TM172DCLFG | Дисплей цветной встраиваемый М172 серый | Schneider Electric | 1 шт. |
| G2, G3 | ABL1REM24025 | Блок питания 24В, 60Вт, 2,5А | Schneider Electric | 2 шт. |
| G1 | BX500CI | Интерактивный ИБП APC by Schneider Electric Back-UPS | Schneider Electric | 1 шт. |
| QS1 | A9S65240 | Выключатель нагрузки iSW 2П 40A | Schneider Electric | 1 шт. |
| QF1, QF2, QF3 | A9F79106 | Выключатель автоматический однополюсный 6А С iC60N 6кА | Schneider Electric | 3 шт. |
| XT | NSYTRR22 | Клеммник пружинный проходной 2.5мм.кв 2 точки подключения серый | Schneider Electric | 36 шт. |
| XT | NSYTRR22BL | Клеммник пружинный проходной 2.5мм.кв 2 точки подключения синий | Schneider Electric | 2 шт. |
| XT | NSYTRR22PE | Клеммник пружинный проходной 2.5мм.кв 2 точки подключения заземл. | Schneider Electric | 2 шт. |
| R1 | A9A15310 | Розетка щитовая iPC DIN 2p+T16А 250В | Schneider Electric | 1 шт. |
| Hl5 | XB7EV07MP | Лампа сигнальная 22мм 230В прозрачная | Schneider Electric | 1 шт. |
| Hl1 | XB7EV04BP | Лампа сигнальная светодиодная красная 22мм 24V DC | Schneider Electric | 1 шт. |
| Hl2 | XB7EV03BP | Лампа сигнальная 24В зеленая | Schneider Electric | 1 шт. |
| NSYTLCRNC | Плата кабельного ввода | Schneider Electric | 2 шт. | |
| NSYCRN108300P | Щит с монтажной панелью ЩМП 1000х800х300 мм IP66 | Schneider Electric | 1 шт. | |
| 01107RL | Короб перфорированный RL6 40x60 серый QUADRO | DKC | 3 м. | |
| 02140 | DIN-рейка 200см OMEGA 3F с отверстиями | DKC | 2 м. | |
| ПуГВ 0,5 черн. | Провод ПуГВ 1х0,5 черный | Электрокабель | 10 м. | |
| ПуГВ 0,5 ж/з | Провод ПуГВ 1х0,5 ж/з | Электрокабель | 10 м. | |
| ПуГВ 0,5 бел. | Провод ПуГВ 1х0,5 белый | Электрокабель | 10 м. | |
| ПуГВ 0,5 гол. | Провод ПуГВ 1х0,5 голубой | Электрокабель | 10 м. | |
| ПуГВ 0,5 красн. | Провод ПуГВ 1х0,5 красный | Электрокабель | 150 м. | |
| НШВИ 0,5- 8 | Наконечник штыревой НШВИ 0,5- 8 | КВТ | 3 уп. | |
| НШВИ(2) 0,5-8 | Наконечник штыревой НШВИ(2) 0,5-8 | КВТ | 1 уп. | |
| 52800 | Сальник PG-13.5 диаметр кабеля 6-12 | DKC | 6 шт. | |
| 53000 | Сальник PG-21 диаметр кабеля 15-18 | DKC | 3 шт. | |
| 1201442 | Концевой стопор - E/UK - | Phoenix Contact | 13 шт. |

6.Гарантии изготовителя
6.1 Гарантийный срок эксплуатации щита с момента поставки аппаратуры потребителю 12 месяцев.
6.2 Работоспособность, безопасность и заявленные характеристики гарантируются только при полном соблюдении требований и положений паспорта, руководства по эксплуатации.
6.3 Изготовитель не отвечает за ухудшение параметров изделия или за повреждения, вызванные потребителем или другими лицами после доставки. Изготовитель не несет ответственности при наступлении форс- мажорных обстоятельств.
6.4 Гарантии не действуют в случае:
- нарушения правил транспортирования, хранения и эксплуатации, установленных руководством по эксплуатации;
- наличия механических повреждений;
- нарушения правил монтажа и обслуживания.
6.5 В случае обнаружения несоответствия изделия требованиям технических условий во время гарантийного срока эксплуатации при соблюдении условий транспортирования, хранения и эксплуатации, а также в других случаях, предусмотренных действующим законодательством потребитель предъявляет свои претензии предприятию-изготовителю с указанием сведений о характере дефекта изделия. Предприятие-изготовитель рассматривает и удовлетворяет требования потребителя в соответствии с действующим законодательством при наличии данного паспорта и руководства по эксплуатации.
7.Сведения об утилизации
7.1 По истечении срока эксплуатации щита автоматизации необходимо произвести его демонтаж с последующей утилизацией. Демонтаж включает в себя разборку металлоконструкции, крепежных элементов, монтажных проводников, комплектующей аппаратуры. Из демонтированных составных частей следует утилизировать следующие материалы:
- черные металлы;
- цветные металлы;
7.2 Утилизацию комплектующей аппаратуры произвести в соответствии с эксплуатационной документацией на нее.
7.3 Предусматривать специальные меры безопасности, а также применять специальные инструменты и приспособления при демонтаже и утилизации изделия не требуется.
8.Спецификация совместимых датчиков и устройств
| Устройство | Примечание | Количество |
|---|---|---|
| Датчик наружной освещенности SLO310 | 1 | |
| Дополнительный контакт контактора освещения | Предусмотреть в составе щита наружного освещения ЩНО | 14 |
9.Спецификация сигналов
| Устройство | Клеммник | Описание клеммника | Клемма | Комментарий |
|---|---|---|---|---|
| TM172PDG42R | ||||
| CN10 | Питание | + | Питание контроллера | |
| - | Питание контроллера | |||
| CN4 | Дискретные входы | COM_DI | Общий дискретных входов | |
| DI3 | Контроль пускателя 3 | |||
| DI4 | Контроль пускателя 4 | |||
| DI5 | Контроль пускателя 5 | |||
| DI6 | Контроль пускателя 6 | |||
| DI7 | Контроль пускателя 7 | |||
| DI8 | Контроль пускателя 8 | |||
| CN12 | Дискретные входы | COM_DI | Общий дискретных входов | |
| DI9 | Контроль пускателя 9 | |||
| DI10 | Контроль пускателя 10 | |||
| DI11 | Контроль пускателя 11 | |||
| DI12 | Контроль пускателя 12 | |||
| CN3 | Быстрые дискретные входы | COM_DI | Общий дискретных входов | |
| DI1 | Контроль пускателя 1 | |||
| DI2 | Контроль пускателя 2 | |||
| CN6 | Дискретные выходы | C8 | Общий дискретных выходов | |
| DO8 | Управление пускателем KM8 | |||
| DO8_ | Не используется | |||
| CN7 | Дискретные выходы | DO7 | Управление пускателем KM7 | |
| DO6 | Управление пускателем KM6 | |||
| DO5 | Управление пускателем KM5 | |||
| C567 | Общий дискретных выходов | |||
| CN8 | Дискретные выходы | DO4 | Управление пускателем KM4 | |
| DO3 | Управление пускателем KM3 | |||
| C34 | Общий дискретных выходов | |||
| CN9 | Дискретные выходы | C2 | Общий дискретных выходов | |
| DO2 | Управление пускателем KM1 | |||
| C1 | Общий дискретных выходов | |||
| DO1 | Управление пускателем KM2 | |||
| TM172PDG42R | CN14 | Дискретные выходы | C12 | Общий дискретных выходов |
| DO12_ | Не используется | |||
| DO12 | Управление пускателем KM13 | |||
| CN15 | Дискретные выходы | DO11 | Управление пускателем KM12 | |
| DO10 | Управление пускателем KM11 | |||
| DO9 | Управление пускателем KM10 | |||
| C91011 | Общий дискретных выходов | |||
| CN5 | Аналоговые входы | AI1 | Резерв | |
| AI2 | Резерв | |||
| AI3 | Резерв | |||
| AI4 | Резерв | |||
| AI5 | Резерв | |||
| AI6 | Резерв | |||
| AI7 | Резерв | |||
| AI8 | Резерв | |||
| GND | Общий аналог. входов | |||
| 5V | Питание датчиков | |||
| 24V | Питание датчиков | |||
| CN13 | Аналоговые входы | AI9 | Резерв | |
| AI10 | Резерв | |||
| AI11 | Резерв | |||
| AI12 | Резерв | |||
| GND | Общий аналог. входов | |||
| 5V | Питание датчиков | |||
| 24V | Питание датчиков | |||
| CN2 | Аналоговые выходы | GND | Общий аналог. выходов | |
| AO1 | Резерв | |||
| AO2 | Резерв | |||
| AO3 | Резерв | |||
| AO4 | Резерв | |||
| TM172PDG42R | CN11 | Аналоговые выходы | GND | Общий аналог. выходов |
| AO5 | Резерв | |||
| AO6 | Резерв | |||
| CN19 | RS 485 | + | Резерв | |
| - | Резерв | |||
| GND | ||||
| CN1 | RS 485 | + | Сенсорный дисплей | |
| - | Сенсорный дисплей | |||
| GND | ||||
| CN18 | CAN | 1 | CAN_L | |
| 2 | CAN_H | |||
| 3 | CAN_GS | |||
| TM172E28R | CN6 | Питание | + | Питание контроллера |
| - | Питание контроллера | |||
| CN2 | Быстрые дискретные входы | COM_DI | Общий дискретных входов | |
| DI1 | Контроль пускателя КМ9 | |||
| DI2 | Контроль пускателя КМ14 | |||
| CN8 | Дискретные входы | COM_DI | Общий дискретных входов | |
| DI3 | Резерв | |||
| DI4 | Резерв | |||
| DI5 | Резерв | |||
| DI6 | Резерв | |||
| CN5 | Дискретные выходы | DO3 | Резерв | |
| DO2 | Резерв | |||
| DO1 | Управление КМ9 | |||
| C123 | Общий дискретных выходов | |||
| CN4 | Дискретные выходы | DO6 | Резерв | |
| DO5 | Резерв | |||
| DO4 | Управление КМ14 | |||
| C456 | Общий дискретных выходов | |||
| CN11 | Дискретные выходы | DO8 | Резерв | |
| DO7 | Резерв | |||
| C78 | Общий дискретных выходов | |||
| CN10 | Дискретные выходы | D10 | Резерв | |
| D9 | Резерв | |||
| C910 | Общий дискретных выходов | |||
| TM172E28R | CN3 | Аналоговые входы | AI1 | Датчик наружной освещенности |
| AI2 | Резерв | |||
| AI3 | Резерв | |||
| AI4 | Резерв | |||
| GND | Общий аналог. входов | |||
| 5V | Питание датчиков | |||
| 24V | Питание датчиков | |||
| CN9 | Аналоговые входы | AI5 | Резерв | |
| AI6 | Резерв | |||
| AI7 | Резерв | |||
| AI8 | Резерв | |||
| AI9 | Резерв | |||
| AI10 | Резерв | |||
| GND | Общий аналог. входов | |||
| 5V | Питание датчиков | |||
| 24V | Питание датчиков | |||
| CN7 | Аналоговые выходы | GND | Общий аналог. выходов | |
| AO5 | Резерв | |||
| AO6 | Резерв | |||
| CN1 | CAN | 1 | CAN_L | |
| 2 | CAN_H | |||
| 3 | ||||
| CAN_GS |
10.Кабельный журнал
| Обозначение кабеля, провода | Начало кабельной трассы | Конец кабельной трассы | Марка кабеля | Кол-во, число и сечение жил |
|---|---|---|---|---|
| WKM-1.1 | ЩАНО | ЩНО | КГВВнг-LS | 19х0,75 |
| WKM-2.1 | ЩАНО | ЩНО | КГВВнг-LS | 10х0,75 |
| WB-1.1 | ЩАНО | Датчик наружной освещенности | КГВВнг-LS | 3х0,75 |
| W-ЩАНО | ЩАНО | Коммутатор локально-вычислительной сети | FTP F/UTP экран CAT5e | 4х2х0,51 |
