Описание проекта
Щит управления предназначен для автоматизированного управления приточными вентиляционными системами.
1.Электрическая схема щита предусматривает возможность работы вентиляции в различных режимах: автоматическом и ручном.
2.Комплект поставки
- Щит управления - 1 шт.
- Комплект документации на бумажном носителе - 2 шт.
- Компакт диск с документацией и дистрибутивом среды программирования ПЛК - 1шт.
3.Основные технические характеристики

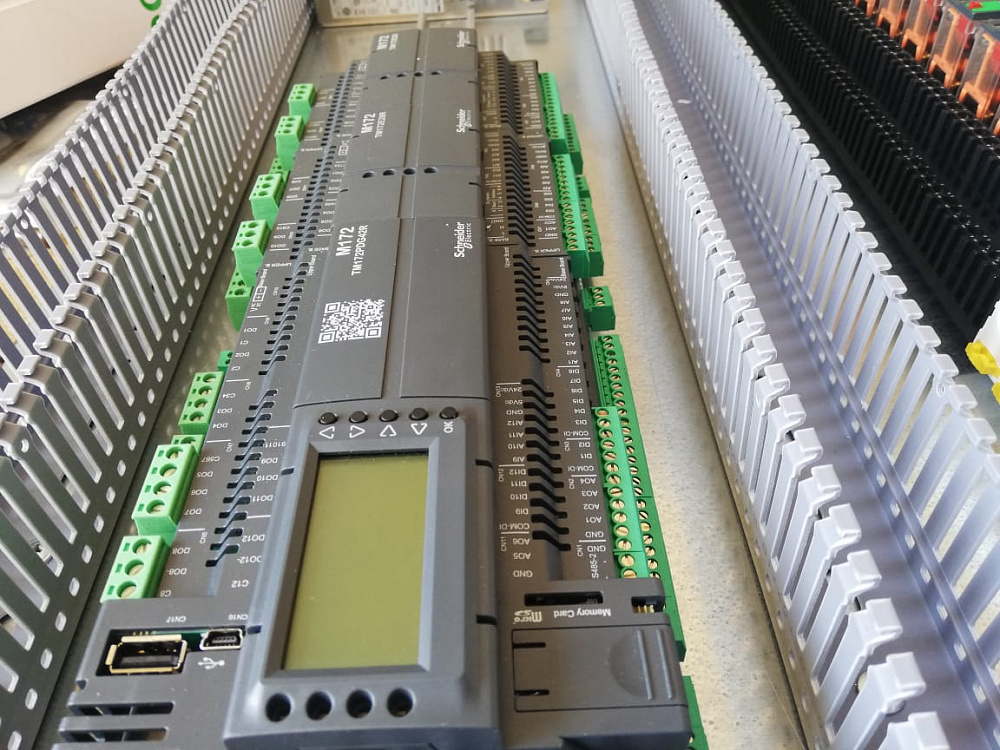

Описание параметра | Значение |
---|---|
Напряжение питания | Трехфазное, 380 В |
Потребляемая мощность | 12 кВт |
Частота | 50 Гц |
Габаритные размеры (В*Ш*Г) мм | 1000*800*300 |
Степень защиты от пыли и влаги | IP54 |
Количество подключаемых вентиляторов | 2 |
Количество подключаемых электронагревателей | 2 |
Количество подключаемых электроприводов воздушных заслонок(трехточное управление) | 2 |
Количество подключаемых датчиков температуры | 3 |
Количество подключаемых дифференциальных манометров | 4 |
Количество сигнальных ламп | 5 |
Управляющий контроллер | Modicon TM172PDG42R |
Сенсорный дисплей | TM172DCLFG |
Среда программирования контроллера | EcoStruxure Machine Expert - HVAC |
Интерфейс обмена данными | Ethernet |
Протокол обмена данными | Modbus TCP |
Дата изготовления | Август 2019 |
Серийный номер | 0819/2 |
4.Меры безопасности
При подготовке к работе щита управления и при его эксплуатации необходимо соблюдать требования безопасности, изложенные в ГОСТ 12.4.021-75, «Правилах техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей». Обслуживание и ремонт щита управления необходимо производить только при выключенном вводном выключателе. К монтажу щита управления допускаются лица, прошедшие инструктаж по технике безопасности, по «Правилам техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей», и имеющие квалификационную группу по электробезопасности не ниже 3.Монтаж щитов управления должен обеспечивать свободный доступ к местам обслуживания их во время эксплуатации.
5.Комплектность и внешний вид
Обозначение | Артикул | Описание | Производитель | Кол-во |
---|---|---|---|---|
A1 | TM172PDG42R | ПЛК М172, дисплей, 42 I/O, Eth, 2 MB | Schneider Electric | 1 шт. |
A1 | TM172ASCTB42 | Терминальный блок с винтами на 42 вх/вых | Schneider Electric | 1 шт. |
A5 | TM172DCLFG | Дисплей цветной встраиваемый М172 серый | Schneider Electric | 1 шт. |
G2, G3 | ABL1REM24025 | Блок питания 24В, 60Вт, 2,5А | Schneider Electric | 2 шт. |
G1 | BX500CI | Интерактивный ИБП APC by Schneider Electric Back-UPS | Schneider Electric | 1 шт. |
QS1 | A9S65240 | Авт.выключатель EZ9F34340 | Schneider Electric | 1 шт. |
QF1, QF2, QF3, QF1.1.1, QF3.1.1 | A9F79106 | Выключатель автоматический однополюсный 6А С iC60N 6кА | Schneider Electric | 5 шт. |
QF1.1.2, QF3.1.2 | Z9F34210 | Автоматический выключатель EASY 9 2П 10А С 4,5кА 230В =S= E | Schneider Electric | 2 шт. |
XT | NSYTRR22 | Клеммник пружинный проходной 2.5мм.кв 2 точки подключения серый | Schneider Electric | 36 шт. |
XT | NSYTRR22BL | Клеммник пружинный проходной 2.5мм.кв 2 точки подключения синий | Schneider Electric | 6 шт. |
XT | NSYTRR22PE | Клеммник пружинный проходной 2.5мм.кв заземл. | Schneider Electric | 6 шт. |
R1 | A9A15310 | Розетка щитовая iPC DIN 2p+T16А 250В | Schneider Electric | 1 шт. |
Hl5 | XB7EV07MP | Лампа сигнальная 22мм 230В прозрачная | Schneider Electric | 1 шт. |
Hl1.1.1, Hl3.1.1 | XB7EV04BP | Лампа сигнальная светодиодная красная 22мм 24V DC | Schneider Electric | 2 шт. |
Hl1.1.2, Hl3.1.2 | XB7EV03BP | Лампа сигнальная 24В зеленая | Schneider Electric | 2 шт. |
NSYTLCRNC | Плата кабельного ввода | Schneider Electric | 2 шт. | |
NSYCRN108300P | Щит с монтажной панелью ЩМП 1000х800х300 мм IP66 | Schneider Electric | 1 шт. | |
01107RL | Короб перфорированный RL6 40x60 серый QUADRO | DKC | 3 м. | |
02140 | DIN-рейка 200см OMEGA 3F с отверстиями | DKC | 2 м. | |
ПуГВ 0,5 черн. | Провод ПуГВ 1х0,5 черный | Электрокабель | 10 м. | |
ПуГВ 0,5 ж/з | Провод ПуГВ 1х0,5 ж/з | Электрокабель | 10 м. | |
ПуГВ 0,5 бел. | Провод ПуГВ 1х0,5 белый | Электрокабель | 10 м. | |
ПуГВ 0,5 гол. | Провод ПуГВ 1х0,5 голубой | Электрокабель | 10 м. | |
ПуГВ 0,5 красн. | Провод ПуГВ 1х0,5 красный | Электрокабель | 150 м. | |
НШВИ 0,5- 8 | Наконечник штыревой НШВИ 0,5- 8 | КВТ | 3 уп. | |
НШВИ(2) 0,5-8 | Наконечник штыревой НШВИ(2) 0,5-8 | КВТ | 1 уп. | |
52800 | Сальник PG-13.5 диаметр кабеля 6-12 | DKC | 18 шт. | |
53000 | Сальник PG-21 диаметр кабеля 15-18 | DKC | 1 шт. | |
КM1.1,КM3.1 | LC1E2510M5 | Контактор E 1НО 25А 400В AC3 220В 50ГЦ | Schneider Electric | 2 шт. |
К1 | RXM4AB2BD | Реле 4 co светодиод 24В постоянного тока | Schneider Electric | 1 шт. |
К1.1,К3.1 | RXM4AB1P7 | Реле 4 co 230В переменного тока | Schneider Electric | 2 шт. |
К1,К1.1,К3.1 | RXZE2M114M | Колодка с комбинированными контактами 4co 27мм | Schneider Electric | 3 шт. |
1201442 | Концевой стопор - E/UK - | Phoenix Contact | 15 шт. |
6.Гарантии изготовителя
6.1 Гарантийный срок эксплуатации щита с момента поставки аппаратуры потребителю 12 месяцев.
6.2 Работоспособность, безопасность и заявленные характеристики гарантируются только при полном соблюдении требований и положений паспорта, руководства по эксплуатации.
6.3 Изготовитель не отвечает за ухудшение параметров изделия или за повреждения, вызванные потребителем или другими лицами после доставки. Изготовитель не несет ответственности при наступлении форс- мажорных обстоятельств.
6.4 Гарантии не действуют в случае:
- нарушения правил транспортирования, хранения и эксплуатации, установленных руководством по эксплуатации;
- наличия механических повреждений;
- нарушения правил монтажа и обслуживания.
6.5 В случае обнаружения несоответствия изделия требованиям технических условий во время гарантийного срока эксплуатации при соблюдении условий транспортирования, хранения и эксплуатации, а также в других случаях, предусмотренных действующим законодательством потребитель предъявляет свои претензии предприятию-изготовителю с указанием сведений о характере дефекта изделия. Предприятие-изготовитель рассматривает и удовлетворяет требования потребителя в соответствии с действующим законодательством при наличии данного паспорта и руководства по эксплуатации.
7.Сведения об утилизации
7.1 По истечении срока эксплуатации щита автоматизации необходимо произвести его демонтаж с последующей утилизацией. Демонтаж включает в себя разборку металлоконструкции, крепежных элементов, монтажных проводников, комплектующей аппаратуры. Из демонтированных составных частей следует утилизировать следующие материалы:
- черные металлы;
- цветные металлы;
7.2 Утилизацию комплектующей аппаратуры произвести в соответствии с эксплуатационной документацией на нее.
7.3 Предусматривать специальные меры безопасности, а также применять специальные инструменты и приспособления при демонтаже и утилизации изделия не требуется.
8.Спецификация совместимых датчиков и устройств
Устройство | Примечание | Количество |
---|---|---|
Дифференциальный манометр Siemens | QBM81-5 | 4 |
Канальный датчик температуры РТ 1000 Siemens | QAM2112.040 | 2 |
Датчик температуры наруж. РТ 1000 Siemens | QAC2012 | 1 |
Привод воздушной заслонки , поворотный, 7 Nm, пружинный возврат, 2-поз., AC/DC 230 Siemens | GMA326.1E | 2 |
9.Спецификация сигналов
Устройство | Клеммник | Описание клеммника | Клемма | Комментарий |
---|---|---|---|---|
TM172PDG42R | ||||
CN10 | Питание | + | Питание контроллера | |
- | Питание контроллера | |||
CN4 | Дискретные входы | COM_DI | Общий дискретных входов | |
DI3 | Датчик перепада давления П1.1 | |||
DI4 | Датчик перепада давления П3.1 | |||
DI5 | Датчик перепада давления фильтр П1.1 | |||
DI6 | Датчик перепада давления фильтр П3.1 | |||
DI7 | Резерв | |||
DI8 | Пожар | |||
CN12 | Дискретные входы | COM_DI | Общий дискретных входов | |
DI9 | Работа КМ-1.1 | |||
DI10 | Работа КМ-3.1 | |||
DI11 | Резерв | |||
DI12 | Резерв | |||
CN3 | Быстрые дискретные входы | COM_DI | Общий дискретных входов | |
DI1 | Резерв | |||
DI2 | Резерв | |||
CN6 | Дискретные выходы | C8 | Общий дискретных выходов | |
DO8 | ||||
DO8 | Лампа авария П3.1 | |||
CN7 | Дискретные выходы | DO7 | Лампа работа П1.1 | |
DO6 | Лампа работа П3.1 | |||
DO5 | Лампа авария П1.1 | |||
C567 | Общий дискретных выходов | |||
CN8 | Дискретные выходы | DO4 | Пуск вент. П3.1 | |
DO3 | Пуск вент. П1.1 | |||
C34 | Общий дискретных выходов | |||
CN9 | Дискретные выходы | C2 | Общий дискретных выходов | |
DO2 | Пуск калорифер П1.1 | |||
C1 | ||||
DO1 | Пуск калорифер П3.1 | |||
TM172PDG42R | CN14 | Дискретные выходы | C12 | Резерв |
DO12 | Резерв | |||
DO12 | Резерв | |||
CN15 | Дискретные выходы | D11 | Резерв | |
D10 | Резерв | |||
D9 | Резерв | |||
C91011 | Общий дискретных выходов | |||
CN5 | Аналоговые входы | AI1 | Резерв | |
AI2 | Резерв | |||
AI3 | Датчик темп. наружного воздуха | |||
AI4 | Датчик темп. приточного воздуха П1.1 | |||
AI5 | Датчик темп. приточного воздуха П3.1 | |||
AI6 | Резерв | |||
AI7 | Резерв | |||
AI8 | Резерв | |||
GND | Общий аналог. входов | |||
5V | Питание датчиков | |||
24V | Питание датчиков | |||
CN13 | Аналоговые входы | AI9 | Положение жалюзи П1.1 (открыто) | |
AI10 | Положение жалюзи П3.1 (открыто) | |||
AI11 | Положение жалюзи П1.1 (закрыто) | |||
AI12 | Положение жалюзи П3.1 (закрыто) | |||
GND | Общий аналог. входов | |||
5V | Питание датчиков | |||
24V | Питание датчиков | |||
CN2 | Аналоговые выходы | GND | Общий аналог. выходов | |
AO1 | Резерв | |||
AO2 | Резерв | |||
AO3 | Резерв | |||
AO4 | Резерв | |||
TM172PDG42R | CN11 | Аналоговые выходы | GND | Общий аналог. выходов |
AO5 | Резерв | |||
AO6 | Резерв | |||
CN19 | RS 485 | + | Сенсорный дисплей | |
- | Сенсорный дисплей | |||
GND | ||||
CN1 | RS 485 | + | ||
- | ||||
GND | ||||
CN18 | CAN | 1 | CAN_L | |
2 | CAN_H | |||
3 | CAN_GS |
10.Кабельный журнал
Обозначение кабеля, провода | Начало кабельной трассы | Конец кабельной трассы | Марка кабеля | Кол-во, число и сечение жил |
---|---|---|---|---|
WEH-1.1 | ЩА_П1.1_П3.1 | ЕН-1.1 Электрокалорифер П1.1 | КГВВнг-LS | 7х1,5 |
WEH-3.1 | ЩА_П1.1_П3.1 | ЕН-3.1 Электрокалорифер П3.1 | КГВВнг-LS | 7х1,5 |
WM-1.1 | ЩА_П1.1_П3.1 | Вентилятор канальный К250 | КГВВнг-LS | 3х1,5 |
WM-3.1 | ЩА_П1.1_П3.1 | Вентилятор канальный К200 | КГВВнг-LS | 3х1,5 |
WDR-1.1 | ЩА_П1.1_П3.1 | DR-1.1 Привод жалюзи П1.1 | КГВВнг-LS | 3х1,5 |
WDR-1.1.1 | ЩА_П1.1_П3.1 | DR-1.1.1 Привод жалюзи П1.1 | КГВВнг-LS | 4х0,75 |
WDR-3.1 | ЩА_П1.1_П3.1 | DR-3.1 Привод жалюзи П3.1 | КГВВнг-LS | 3х1,5 |
WDR-3.1.1 | ЩА_П1.1_П3.1 | DR-3.1 Привод жалюзи П3.1 | КГВВнг-LS | 4х0,75 |
WDPS-1.1.1 | ЩА_П1.1_П3.1 | DPS-1.1.1 Датчик перепада давления П1.1 | КГВВнг-LS | 2х0,75 |
WDPS-3.1.1 | ЩА_П1.1_П3.1 | DPS-3.1.1 Датчик перепада давления П3.1 | КГВВнг-LS | 2х0,75 |
WDPS-1.1.2 | ЩА_П1.1_П3.1 | DPS-1.1.2 Датчик перепада давления фильтр П1.1 | КГВВнг-LS | 2х0,75 |
WDPS-3.1.2 | ЩА_П1.1_П3.1 | DPS-3.1.2 Датчик перепада давления фильтр П3.1 | КГВВнг-LS | 2х0,75 |
WTE-1.1 | ЩА_П1.1_П3.1 | TE-1.1 Датчик температуры приточного воздуха П1.1 | КГВВнг-LS | 2х0,75 |
WTE-3.1 | ЩА_П1.1_П3.1 | TE-3.1 Датчик температуры приточного воздуха П3.1 | КГВВнг-LS | 2х0,75 |
WTE-1 | ЩА_П1.1_П3.1 | TE-1 Датчик температуры наружного воздуха | КГВВнг-LS | 2х0,75 |
W-ЩА_П1.1_П3.1 | ЩА_П1.1_П3.1 | Коммутатор локально-вычислительной сети системы диспетчеризации | FTP F/UTP экран CAT5e | 4х2х0,51 |
