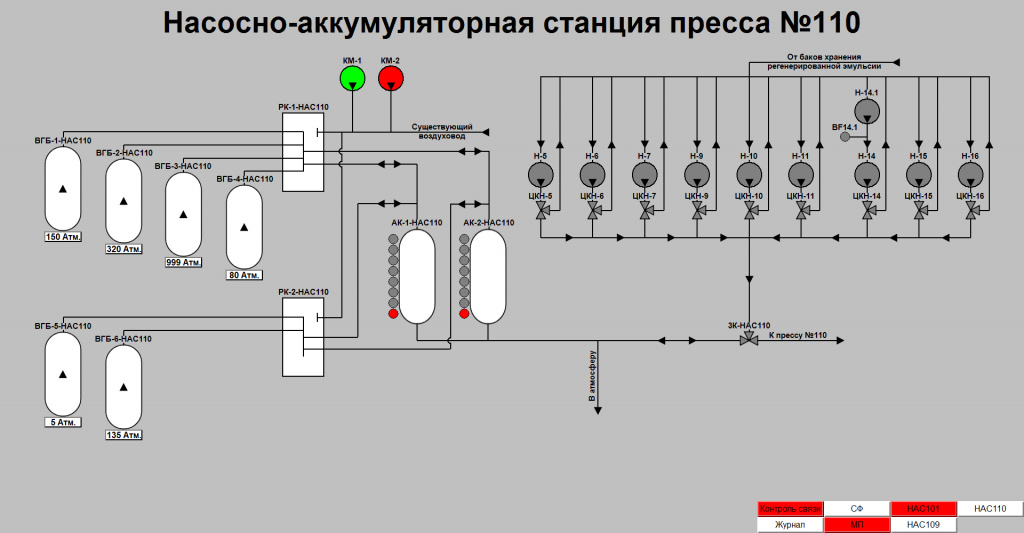

Насосно-аккумуляторная станция разделена на три гидросистемы высокого давления.
Слив эмульсии от прессов осуществляется в баки возвратной эмульсии.
Фильтровальная станция HYDAC осуществляет фильтрацию возвратной эмульсии и ее перекачку в баки чистой эмульсии.
Всасывающая линия гидронасосов подключена к бакам чистой эмульсии.
Для обеспечения смазки движущихся частей гидронасосов (редуктор и плунжеры) предусматриваются устройства централизованной смазки гидронасосов. Масляные насосы, масляные баки и масляный фильтр размещаются в помещении маслоподвала.
Для нагнетания воздуха в воздушные баллоны предусмотрены два компрессора.

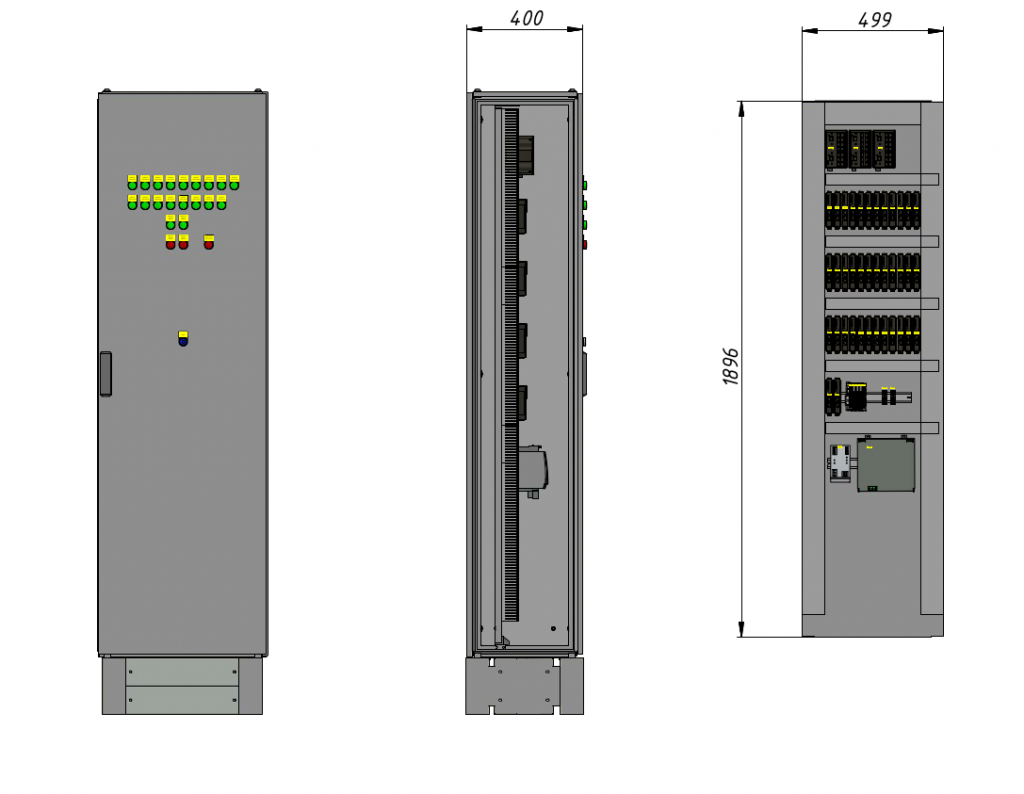

Щит автоматики предназначен для управления технологическими процессами в
автоматизированном режиме.
В шкафу автоматики располагается следующее оборудование:
- Модули ввода-вывода сигналов
- Преобразователи интерфейсов Ethernet-RS485
- Коммутаторы сети Ethernet
- Блоки питания контроллеров и датчиков
- Источник бесперебойного питания
- Блоки шин, клеммы

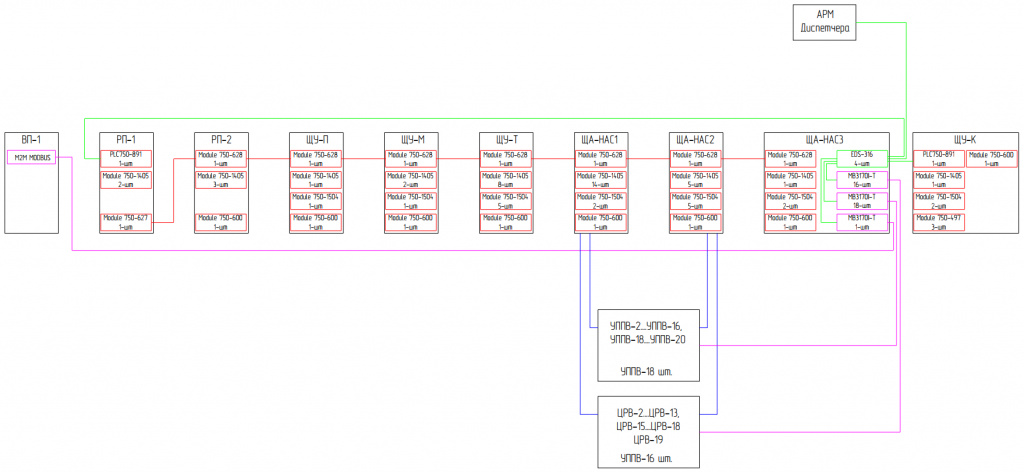

ПЛК и модули ввода-вывода собирают информацию о состоянии датчиков системы управления, получают сигналы обратной связи от УПВВ и цифровых регуляторов возбуждения, данные сохраняются в памяти устройства, обрабатываются и преобразуются в соответствии с логикой прикладной программы, после чего контроллер формирует команды управления для исполнительных механизмов насосно-аккумуляторной станции.
В качестве ПЛК применен контроллер WAGO 750-891 с модулями ввода и вывода серии 750. ПЛК предназначен для передачи данных по полевой шине в сетях Ethernet/IP и Modbus.
Преобразователи интерфейсов Ethernet-RS485 применены для интеграции устройств с интерфейсом RS-485 в локально-вычислительную сеть (ЛВС) системы управления НАС.
К устройствам с интерфейсом RS-485 относятся:

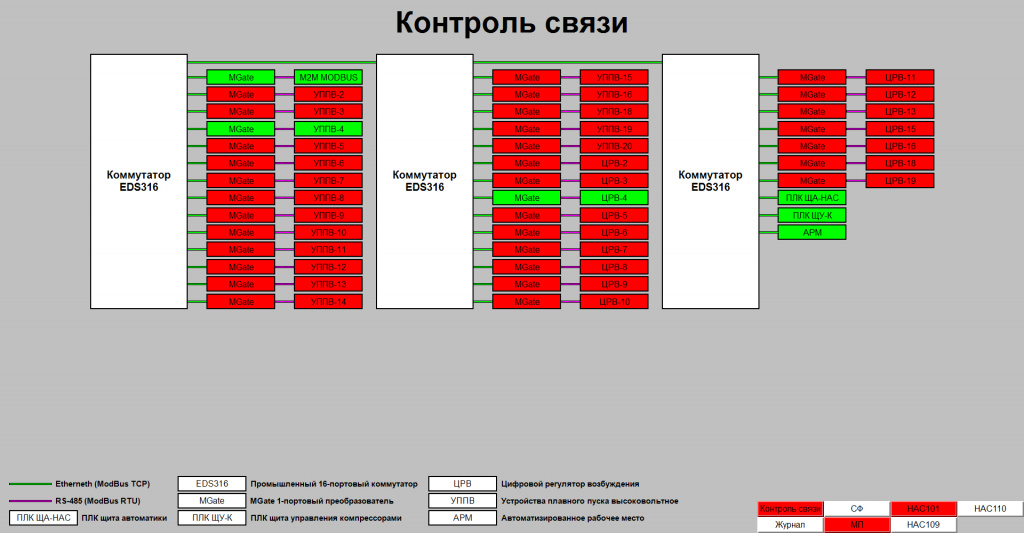

ПЛК, преобразователи интерфейсов и диспетчерский компьютер подключаются в неуправляемые коммутаторы, образуя локально-вычислительную сеть Ethernet.
- Устройства плавного пуска высоковольтные (УППВ)
- Цифровые регуляторы возбуждения
- Анализатор электрической сети
Система диспетчеризации
SCADA система создана в среде разработки MasterSCADA 3.X и представляет из себя набор мнемосхем позволяющих осуществлять контроль состояния и настройку параметров работы оборудования, отображение и архивирование параметров и событий работы оборудования в виде журналов и трендов.
