Автоматизированная система диспетчеризации и управления поливом.
Система автоматизированного полива выполняется в виде линий дождевателей подземного расположения, предназначенных для полива растений и газонов.
Управление системой полива осуществляется автоматически, посредством ПЛК ОВЕН-ПЛК-73 смонтированном в щите управления.
Источником воды для системы автополива являются накопительные камеры.
Для забора воды из накопительных камер и достижения требуемого рабочего давления, необходимого для работы системы автоматического полива предусмотрена установка скважинных насосов.
В камере №1 скважинный насос Grundfos SP 77-5 H=55,5-51,5м Q=11,34-82,94 м3/ч. В камере №3 скважинный насос Grundfos SP 30-7 H=59,62-50,5м Q=15,6-25м3/ч.
Электромагнитные клапаны предназначаются для включения и выключения подачи воды в нужную линию по расписанию или вручную.
Диспетчеризация системы автоматизированного полива осуществляется из диспетчерского пункта посредством установленного на ПК АРМ оператора программного обеспечения MasterSCADA.
Диспетчеризация системы автоматизированного полива.
Проект диспетчеризации спроектирован в среде разработки MasterSCADA3.X.
Обмен данными о состоянии входов/выходов ПЛК, состоянии полевого оборудования, состоянии ПЧВ и накопленном и мгновенным расходом между ПЛК и ПК АРМ оператора по протоколу MODBUS TCP происходит посредством преобразователя интерфейсов TELEOFIS ER108-R4U2 V2 и OPC сервера Modbus Universal MasterOPC Server.

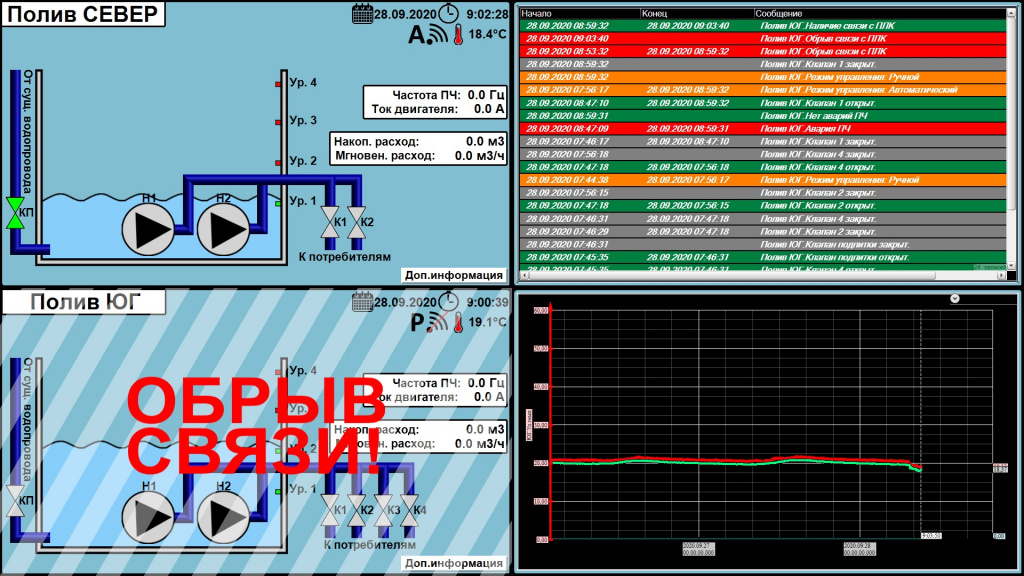

На главный экран системы диспетчеризации выводится информация:
-
Состояние электромагнитных клапанов линий полива
-
Состояние клапана подпитки
-
Уровень заполнения накопительной емкости
-
Режим работы системы полива (Ручной/Автоматический)
-
Состояние связи между ПК АРМ оператора и щитом управления
-
Температура уличного воздуха
-
Состояние датчика дождя

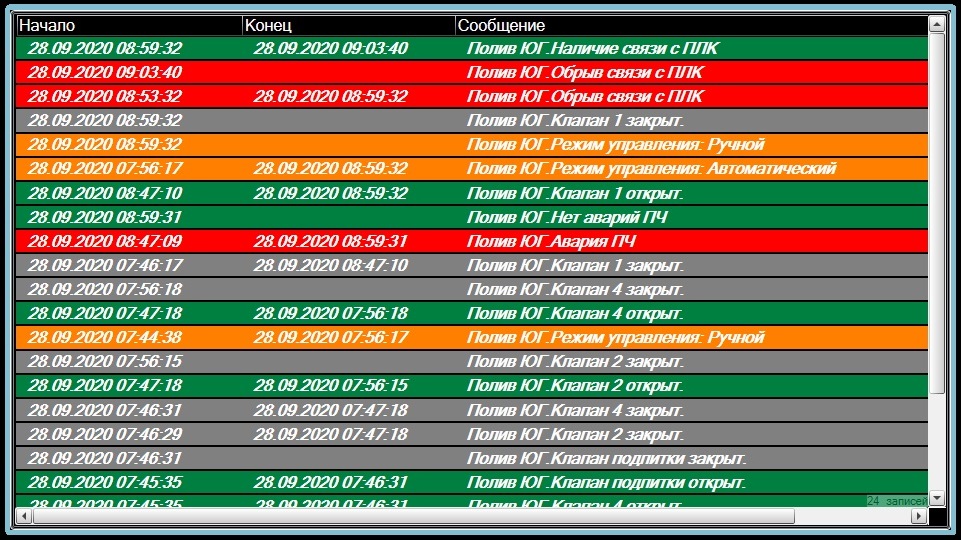

Журнал сообщений содержит записи об изменении состояния полевого оборудования, такие как:
-
Включение в работу
-
Изменение режима работы
-
Останов
-
Возникновение аварии

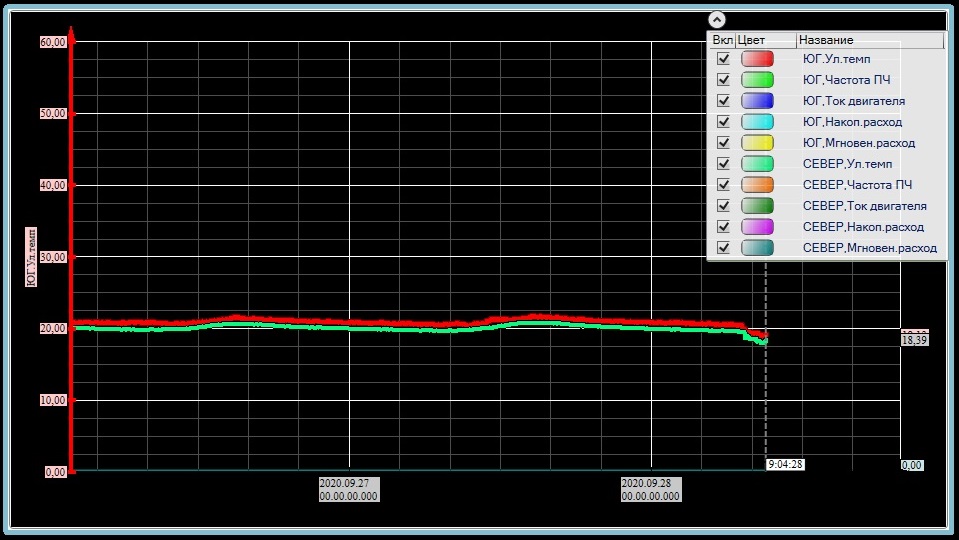

На графике отображается изменение параметров ПЧВ электродвигателей скважинных насосов, температуры уличного воздуха, накопленного и мгновенного расхода.
Окно дополнительной информации содержит в себе сведения о:
-
Расписании включения полива по месяцам и дням недели
-
Расписании включения и продолжительности работы электромагнитных клапанов линии полива
-
Уставках температуры защиты от замерзания, периоде ротации насосов и частоты ПЧВ.
Управление поливом
Управление поливом осуществляется с помощью ПЛК ОВЕН-ПЛК-73 и прикладного программного обеспечения разработанного в среде программирования CodeSys 2.3.
Мониторинг состояния оборудования и ввод уставок осуществляется на лицевой панели ПЛК.
В меню настроек можно редактировать параметры:
- Расписания включения полива по месяцам и дням недели
- Расписания включения и продолжительности работы электромагнитных клапанов линии полива
- Уставок температуры защиты от замерзания, периоде ротации насосов и частоты ПЧВ.
Щиты управления поливом.
