Модернизация существующей автоматизированной системы управления приточно-вытяжной вентиляцией помещений производственной линии.
Объектами автоматизации являются:
-
Приточная система 8.1;
-
Приточно-вытяжная система 8.2;
-
Вытяжная система 8.4;
-
Вытяжная система 8.6;
-
Вытяжная система 8.7;
-
Вытяжная система 8.8;
-
Приточно-вытяжная система 8.12;
-
Вытяжная система 8.15.
-
Электродвигатели вентиляторов
-
Электродвигатели приводов воздушных заслонок и регуляторов расхода воздуха
-
Электроприводы регулирующих клапанов калориферов и охладителей
-
Увлажнитель воздуха
Автоматизированная система управления содержит в своем составе следующие датчики:
-
Тепловые реле обмоток электродвигателей
-
Дифференциальные манометры воздуха
-
Капиллярные термостаты
-
Термометры сопротивления (канальный датчик, обратной воды, комнатный, наружный)
-
Датчики влажности воздуха
-
Датчики дыма
-
Канальный гигростат
-
Датчики статического давления воздуха
-
Контакты приборов (система пожарной сигнализации, ремонтные выключатели, термисторные реле, кнопка «Сброс», реле контроля фаз, УЗИП, концевые выключатели электроприводов воздушных заслонок, концевые выключатели ОЗК, преобразователи частоты, контакторы, электронные трансформаторы, увлажнитель воздуха).

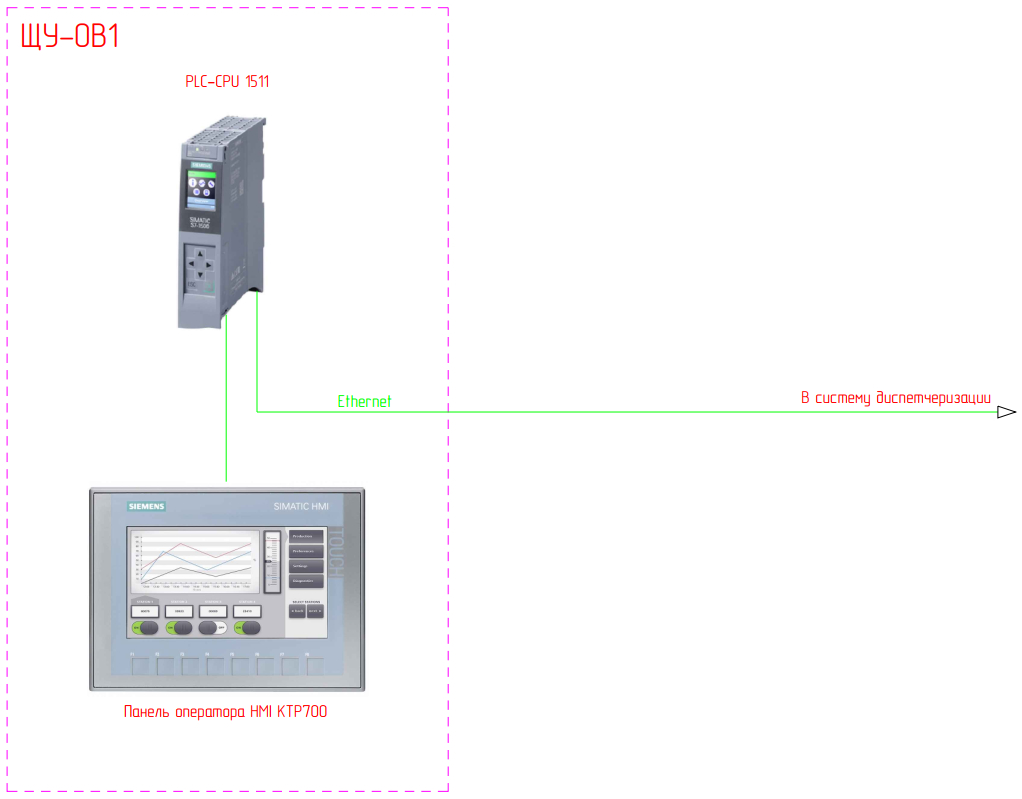

Система управления функционирует под управлением программируемого логического контроллера Siemens S7-1511 с модулями ввода/вывода аналоговых и дискретных сигналов.
Индикация состояния систем вентиляции, управление режимами работы и отображение данных в виде графиков и журналов событий осуществляется на сенсорном экране операторской панели HMI KTP700 BASIC. Диагональ экрана – 7 дюймов.
Прикладное программное обеспечение ПЛК и операторской панели разработано в среде программирования TIA Portal.
Описание функций системы управления.
Прикладная программа контроллера и операторской панели обеспечивают:
-
Возможность управления работой оборудования в ручном режиме управления по команде оператора
-
-
Возможность управления работой вентиляционных систем в автоматизированном режиме управления
Поддержание температуры воздуха на уровне уставок (определяется в меню настроек операторской панели) -
Поддержание заданных уровней перепада давления воздуха регуляторами расхода
-
Противоаварийную защиту оборудования систем вентиляции
-
Возможность интеграции АСУ в SCADA систему предприятия

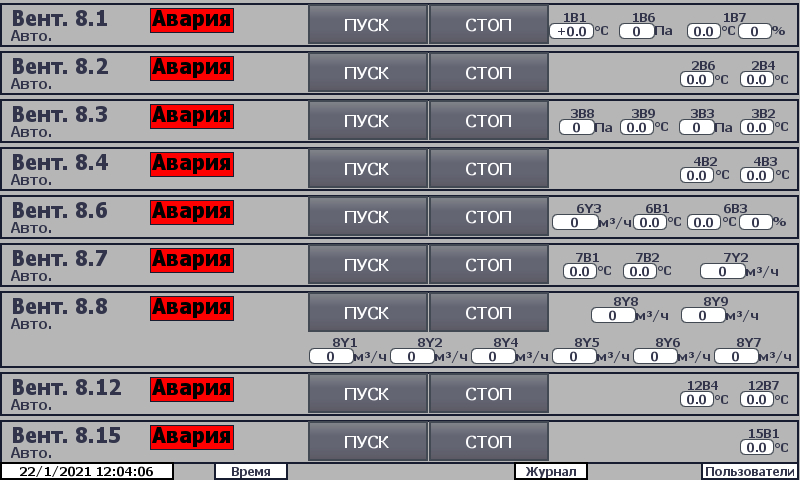

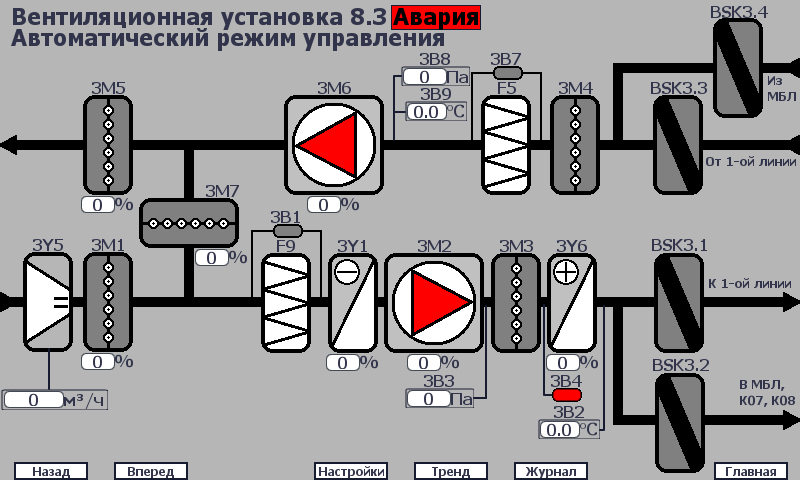

На экранах операторской панели отображается общее состояние вентиляционных установок, состояние оборудования и показания основных датчиков системы.
Навигация по экранам осуществляется с помощью аппаратных и невидимых сенсорных кнопок.

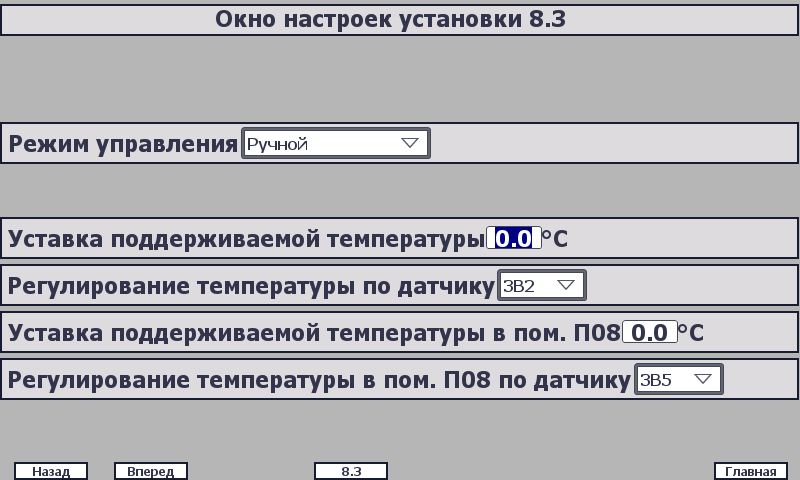

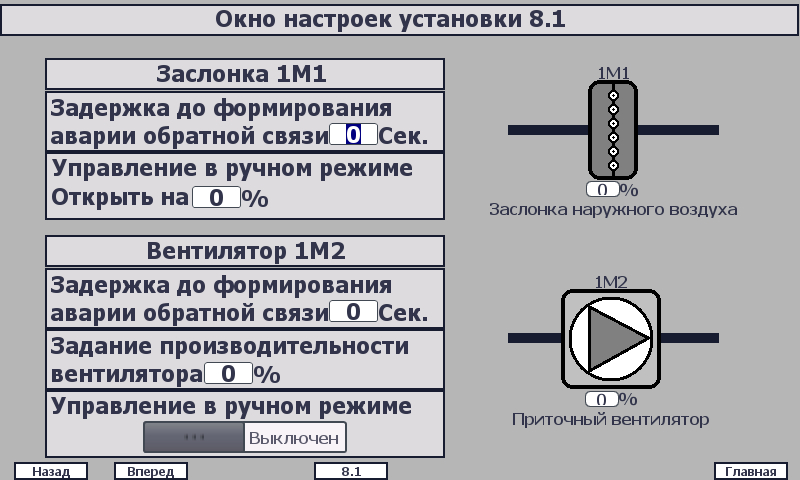

Интерфейс операторской панели позволяет настраивать:
- Текущее время операторской панели и ПЛК
- Пароль пользователя для доступа к окнам настроек вентиляционных установок
- Уставки температуры, влажности, и других параметров работы оборудования

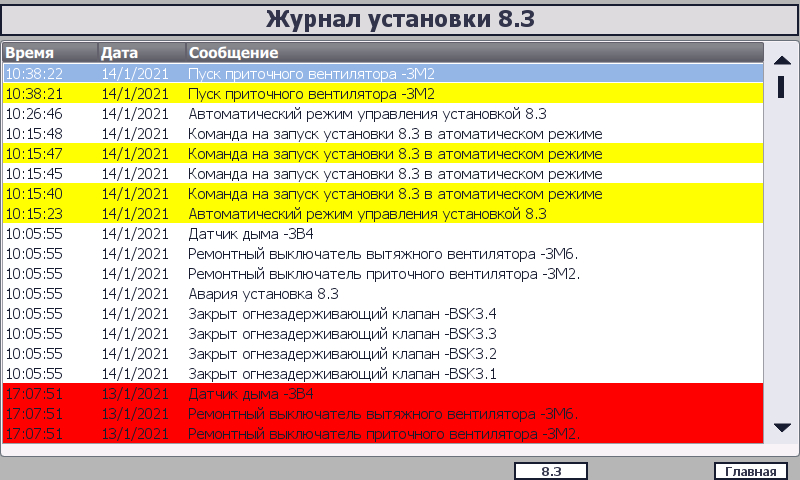

Изменение значений показаний датчиков и сообщения о состоянии оборудования сохраняются на съемном накопителе информации и выводятся на экраны журналов и трендов операторской панели.
