Описание проекта
1.Щит управления предназначен для управления трехфазным асинхронным двигателем с частотным регулированием.
Щит оснащен органами управления (кнопки: "Пуск", "Стоп", "Аварийный Стоп", потенциометр "Задание скорости") и индикаторной лампой "Авария".
2.Комплект поставки
Щит управления - 1 шт.Паспорт щита управления - 1 шт.
3.Основные технические характеристики
| Описание параметра | Значение |
| Напряжение питания | Однофазное, 220 В |
| Потребляемая мощность | 0,75 кВт |
| Частота | 50 Гц |
| Габаритные размеры (В*Ш*Г) мм | 395*310*220 |
| Степень защиты от пыли и влаги | IP54 |
| Максимальная мощность двигателя | 0,75 кВт |
| Регулирование скорости двигателя | частотное |
| Схема соединение обмоток двигателя | треугольник |
| Количество потенциометров задания скорости | 1 шт. |
| Количество кнопок управления | 3 шт. |
| Количество сигнальных ламп | 1 шт. |
| Возможность подключения внешних устройств в цепь безопасности | Есть (NC контакты) |
| Дата изготовления | Август 2019 |
| Серийный номер | 0819/9 |
4.Меры безопасности
При подготовке к работе щита управления и при его эксплуатации необходимо соблюдать требования безопасности, изложенные в ГОСТ 12.4.021-75, «Правилах техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей».Обслуживание и ремонт щита управления необходимо производить только при выключенном вводном выключателе.
К монтажу щита управления допускаются лица, прошедшие инструктаж по технике безопасности, по «Правилам техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей», и имеющие квалификационную группу по электробезопасности не ниже 3.
Монтаж щитов управления должен обеспечивать свободный доступ к местам обслуживания их во время эксплуатации.

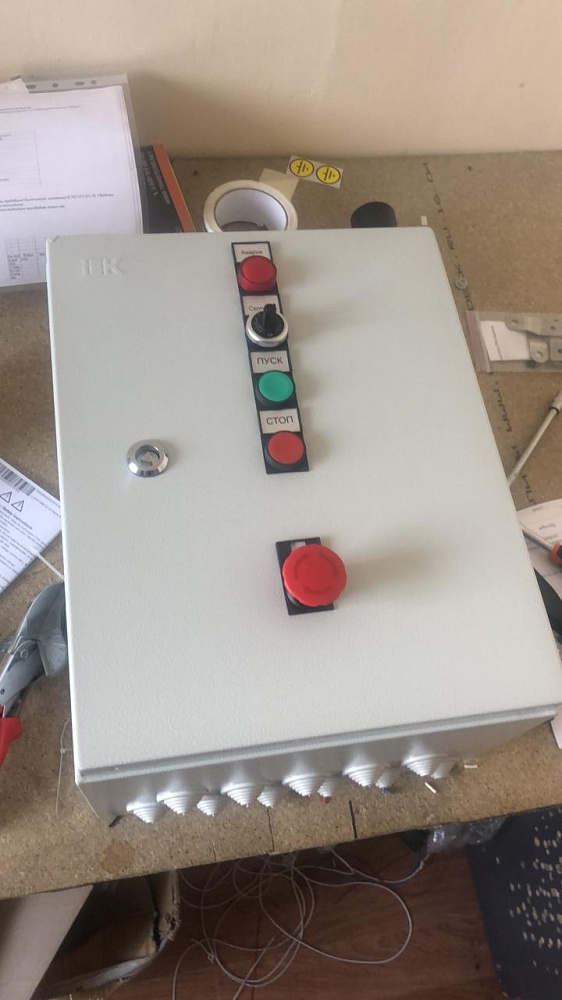

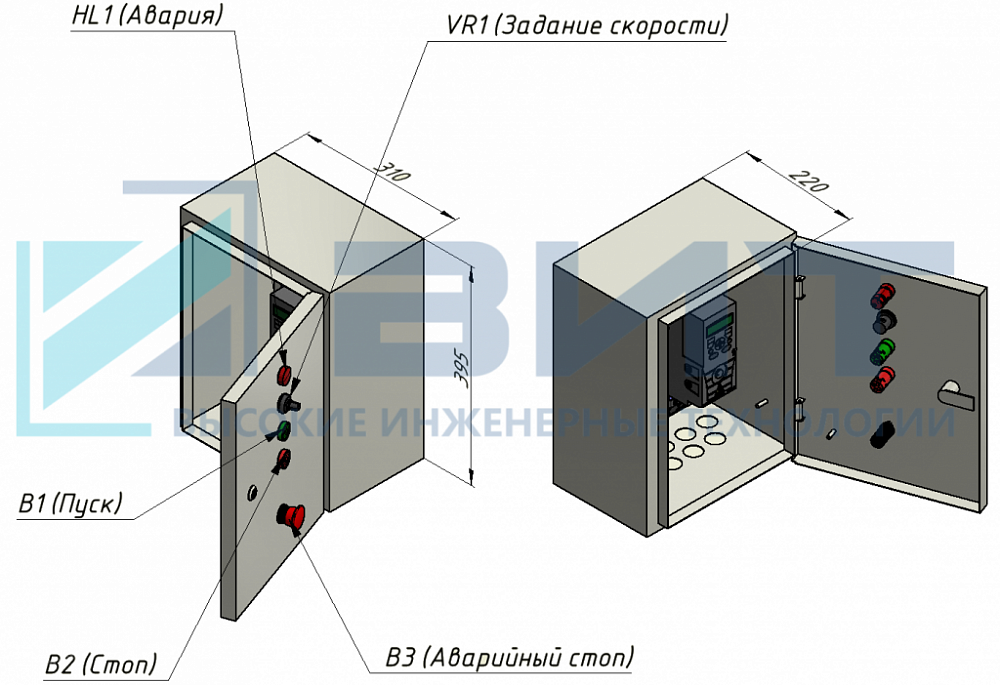

5.Комплектность и внешний вид
| Обозначение | Артикул | Описание | Производитель | Кол-во |
|---|---|---|---|---|
| UI1 | ACS150 | Преобразователь частоты 0.75kW 1X220 IP21 | ABB | 1 шт. |
| VR1 | MT22-R10 | Потенциометр 10кОм IP65 | MEYERTEC | 1 шт. |
| B1 | XB7NA31 | Кнопка зеленая возвратная 22мм 1но | Schneider Electric | 1 шт. |
| B2 | XB7NA45 | Кнопка красная возвратная 22мм но+нз | Schneider Electric | 1 шт. |
| B3 | CE4T-10R-02 | Кнопка аварийная красная с фиксацией 2H3 | ABB | 1 шт. |
| QF1 | MVA20-1-006-C | Выключатель автоматический однополюсный 6А C ВА47-29 4.5кА | IEK | 1 шт. |
| XT | NSYTRR22 | Клеммник пружинный проходной 2.5мм.кв 2 точки подключения серый | Schneider Electric | 2 шт. |
| XT | NSYTRR22BL | Клеммник пружинный проходной 2.5мм.кв 2 точки подключения синий | Schneider Electric | 1 шт. |
| XT | NSYTRR22PE | Клеммник пружинный проходной 2.5мм.кв заземл. | Schneider Electric | 1 шт. |
| Hl1 | XB7EV04BP | Лампа сигнальная светодиодная красная 22мм 24V DC | Schneider Electric | 2 шт. |
| YKM40-01-54 | Щит монтажный ЩМП 395х310х220 У2 IP54 металлический ЩМП-1-0 | IEK | 1 шт. | |
| 02140 | DIN-рейка 200см OMEGA 3F с отверстиями | DKC | 0.2 м. | |
| ПуГВ 0,5 черн. | Провод ПуГВ 1х0,5 черный | Электрокабель | 5 м. | |
| ПуГВ 0,5 ж/з | Провод ПуГВ 1х0,5 ж/з | Электрокабель | 5 м. | |
| ПуГВ 0,5 бел. | Провод ПуГВ 1х0,5 белый | Электрокабель | 5 м. | |
| ПуГВ 0,5 гол. | Провод ПуГВ 1х0,5 голубой | Электрокабель | 5 м. | |
| ПуГВ 0,5 красн. | Провод ПуГВ 1х0,5 красный | Электрокабель | 5 м. | |
| НШВИ 0,5- 8 | Наконечник штыревой НШВИ 0,5- 8 | КВТ | 1 уп. | |
| К1 | RXM4AB2BD | Реле 4 co светодиодом 24В постоянного тока | Schneider Electric | 1 шт. |
| К1 | RXZE2M114M | Колодка с комбинированными контактами 4co 27мм | Schneider Electric | 1 шт. |
| 1201442 | Концевой стопор - E/UK - | Phoenix Contact | 2 шт. |
6.Гарантии изготовителя
6.2 Работоспособность, безопасность и заявленные характеристики гарантируются только при полном соблюдении требований и положений паспорта, руководства по эксплуатации.
6.3 Изготовитель не отвечает за ухудшение параметров изделия или за повреждения, вызванные потребителем или другими лицами после доставки. Изготовитель не несет ответственности при наступлении форс- мажорных обстоятельств.
6.4 Гарантии не действуют в случае:
- нарушения правил транспортирования, хранения и эксплуатации, установленных руководством по эксплуатации;
- наличия механических повреждений;
- нарушения правил монтажа и обслуживания.
6.5 В случае обнаружения несоответствия изделия требованиям технических условий во время гарантийного срока эксплуатации при соблюдении условий транспортирования, хранения и эксплуатации, а также в других случаях, предусмотренных действующим законодательством потребитель предъявляет свои претензии предприятию-изготовителю с указанием сведений о характере дефекта изделия. Предприятие-изготовитель рассматривает и удовлетворяет требования потребителя в соответствии с действующим законодательством при наличии данного паспорта и руководства по эксплуатации.
7.Сведения об утилизации
7.1 По истечении срока эксплуатации щита автоматизации необходимо произвести его демонтаж с последующей утилизацией. Демонтаж включает в себя разборку металлоконструкции, крепежных элементов, монтажных проводников, комплектующей аппаратуры. Из демонтированных составных частей следует утилизировать следующие материалы:
- черные металлы;
- цветные металлы;
7.2 Утилизацию комплектующей аппаратуры произвести в соответствии с эксплуатационной документацией на нее.
7.3 Предусматривать специальные меры безопасности, а также применять специальные инструменты и приспособления при демонтаже и утилизации изделия не требуется.
