Описание проекта
1.Щит управления предназначен для:
- Автоматизированного управления насосом мойки и вихревой воздуходувкой;
- Ручного управления освещением;
- Ручного управления греющими кабелями;
2.Комплект поставки
Щит управления - 1 шт.Паспорт - 1 шт.
3.Основные технические характеристики
Напряжение питания | Трехфазное, 380 В |
Потребляемая мощность | 14 кВт |
Частота | 50 Гц |
Габаритные размеры (В*Ш*Г) мм | 500*400*220 |
Степень защиты от пыли и влаги | IP54 |
Количество управляемых насосов | 1 шт. 5,5 кВт, автомат. упр. |
Количество управляемых воздуходувок | 1 шт. 7,5 кВт (плавный пуск), автомат. упр. |
Количество управляемых групп освещения | 1 шт. руч. упр. (200 Вт max) |
Количество управляемых групп кабелей обогрева | 1 шт. руч. упр. (500 Вт max) |
Количество подключаемых датчиков | 1 шт. (реле давления) |
Управляющий контроллер и дисплей | ИПП120 |
Устройство ввода-вывода | МК110-224.8ДН.4Р |
Среда программирования контроллера | Owen-logic |
Дата изготовления | Август 2019 |
Серийный номер | 0819/5 |
4.Меры безопасности
При подготовке к работе щита управления и при его эксплуатации необходимо соблюдать требования безопасности, изложенные в ГОСТ 12.4.021-75, «Правилах техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей». Обслуживание и ремонт щита управления необходимо производить только при выключенном вводном выключателе.
К монтажу щита управления допускаются лица, прошедшие инструктаж по технике безопасности, по «Правилам техники безопасности при эксплуатации электроустановок потребителей» и «Правилах технической эксплуатации электроустановок потребителей», и имеющие квалификационную группу по электробезопасности не ниже 3.Монтаж щитов управления должен обеспечивать свободный доступ к местам обслуживания их во время эксплуатации.

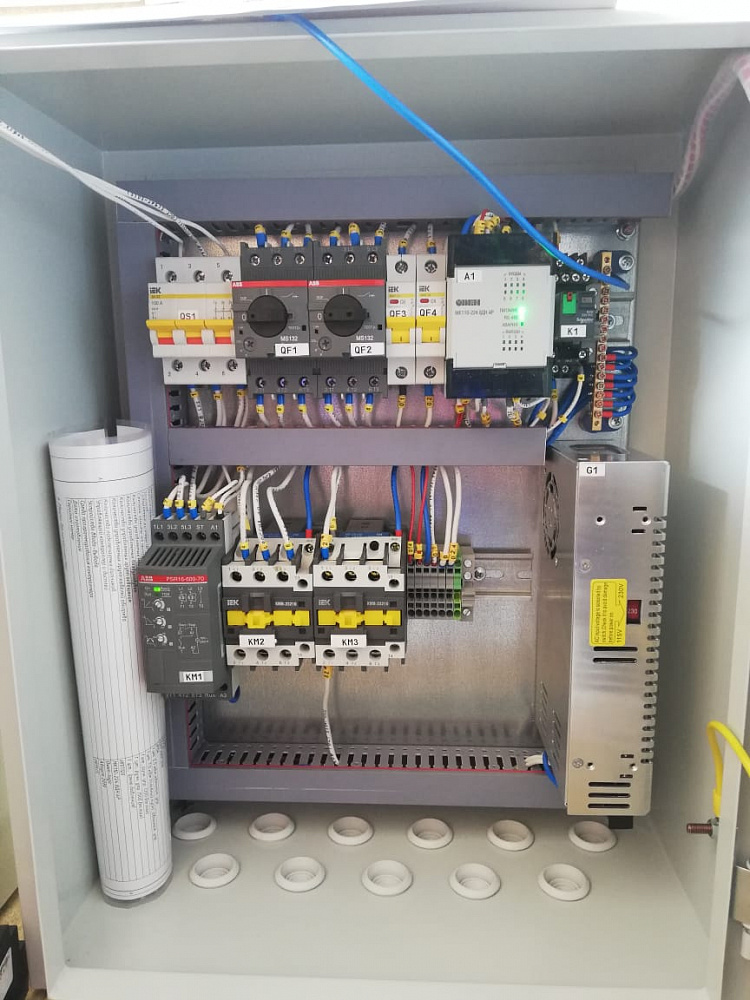

5.Комплектность и внешний вид
Обозначение | Артикул | Описание | Производитель | Кол-во |
---|---|---|---|---|
G1 | ABL2REM24085H | Блок питания 24В, 200Вт, 8,3А | Schneider Electric | 2 шт. |
QS1 | MNV10-3-100 | Выключатель нагрузки ВН-32 3Р 100А | IEK | 1 шт. |
QF3, QF4 | MVA20-1-006-C | Выключатель автоматический однополюсный 6А C ВА47-29 4.5кА | IEK | 2 шт. |
QF1, QF2 | 1SAM350000R1013 | Выключатель автоматический для защиты электродвигателей 16-20А MS132 50кА | ABB | 2 шт. |
A1 | МК110-224.8ДН.4Р | Модуль дискретного ввода/вывода (с интерфейсом RS-485) МК110 | ОВЕН | 1 шт. |
A2 | ИПП120 | Информационная программируемая панель оператора | ОВЕН | 1 шт. |
XT | NSYTRR22 | Клеммник пружинный проходной 2.5мм.кв 2 точки подключения серый | Schneider Electric | 6 шт. |
XT | NSYTRR22PE | Клеммник пружинный проходной 2.5 мм.кв заземл. | Schneider Electric | 1 шт. |
YKM40-02-54 | Корпус металлический ЩМП-2-0 У2 IP54 | IEK | 1 шт. | |
SA1, SA2 | XB7ND25 | Переключатель 22мм 2 позиции 1НО+1НЗ | Schneider Electric | 2 шт. |
SB1 | XB7NA31 | Кнопка зеленая возвратная 22мм 1но | Schneider Electric | 1 шт. |
SB2 | XB7NA45 | Кнопка красная возвратная 22 мм но+нз | Schneider Electric | 1 шт. |
KM2, KM3 | KKM21-032-400-10 | Контактор КМИ малогабаритный 32А катушка управления 400В АС 1НО | IEK | 2 шт. |
KM1 | 1SFA896107R7000 | Устройство плавного пуска 7.5кВт 400В PSR16-600-70 | ABB | 1 шт. |
01107RL | Короб перфорированный RL6 40x60 серый QUADRO | DKC | 2 м. | |
02140 | DIN-рейка 200см OMEGA 3F с отверстиями | DKC | 1 м. | |
ПуГВ 0,5 черн. | Провод ПуГВ 1х0,5 черный | Электрокабель | 10 м. | |
ПуГВ 0,5 ж/з | Провод ПуГВ 1х1,5 ж/з | Электрокабель | 10 м. | |
ПуГВ 0,5 бел. | Провод ПуГВ 1х1,5 белый | Электрокабель | 10 м. | |
ПуГВ 0,5 гол. | Провод ПуГВ 1х0,5 голубой | Электрокабель | 10 м. | |
ПуГВ 0,5 красн. | Провод ПуГВ 1х0,5 красный | Электрокабель | 10 м. | |
НШВИ 0,5- 8 | Наконечник штыревой НШВИ 0,5- 8 | КВТ | 3 уп. | |
НШВИ(2) 0,5-8 | Наконечник штыревой НШВИ(2) 0,5-8 | КВТ | 1 уп. | |
К1 | RXM4AB2BD | Реле 4 c светодиод 24В постоянного тока | Schneider Electric | 1 шт. |
К1 | RXZE2M114M | Колодка с комбинированными контактами 4co 27мм | Schneider Electric | 1 шт. |
1201442 | Концевой стопор - E/UK - | Phoenix Contact | 1 шт. | |
YNN10-69-16C2-K07 | Шина N "ноль" на DIN-изоляторе | IEK | 1 шт. |
6.Гарантии изготовителя
- Гарантийный срок эксплуатации щита с момента поставки аппаратуры потребителю 12 месяцев.
- Работоспособность, безопасность и заявленные характеристики гарантируются только при полном соблюдении требований и положений паспорта, руководства по эксплуатации.
- Изготовитель не отвечает за ухудшение параметров изделия или за повреждения, вызванные потребителем или другими лицами после доставки. Изготовитель не несет ответственности при наступлении форс-мажорных обстоятельств.
- Гарантии не действуют в случае:
- нарушения правил транспортирования, хранения и эксплуатации, установленных руководством по эксплуатации;
- наличия механических повреждений;
- нарушения правил монтажа и обслуживания.
- В случае обнаружения несоответствия изделия требованиям технических условий во время гарантийного срока эксплуатации при соблюдении условий транспортирования, хранения и эксплуатации, а также в других случаях, предусмотренных действующим законодательством потребитель предъявляет свои претензии предприятию-изготовителю с указанием сведений о характере дефекта изделия. Предприятие-изготовитель рассматривает и удовлетворяет требования потребителя в соответствии с действующим законодательством при наличии данного паспорта и руководства по эксплуатации.
7.Сведения об утилизации
- По истечении срока эксплуатации щита автоматизации необходимо произвести его демонтаж с последующей утилизацией.
Демонтаж включает в себя разборку металлоконструкции, крепежных элементов, монтажных проводников, комплектующей аппаратуры.
Из демонтированных составных частей следует утилизировать следующие материалы:- черные металлы;
- цветные металлы;
- Утилизацию комплектующей аппаратуры произвести в соответствии с эксплуатационной документацией на нее.
- Предусматривать специальные меры безопасности, а также применять специальные инструменты и приспособления при демонтаже и утилизации изделия не требуется.
8.Описание управляющей программы
Управляющая программа исполняется в устройстве ОВЕН ИПП120. ОВЕН ИПП120 - символьная панель оператора с управляющей логикой. ИПП120 осуществляет вывод и редактирование цифровых параметров системы. ИПП120 применен совместно с модулем ввода/вывода (МК110-224.8ДН.4Р), подключенным по сети RS-485. Управляющая программа осуществляет обработку входных сигналов, полученных как с МК110-224.8ДН.4Р, так и введенных с панели оператора (уставки времени). Результатом работы программы является формирование управляющих сигналов исполнительных механизмов (насос и воздуходувка).
Тип сигнала | Устройство ввода сигнала | Описание/Наименование сигнала |
---|---|---|
Входной дискретный сигнал | МК110-224.8ДН.4Р (DI1) | Кнопка «Пуск» |
Входной дискретный сигнал | МК110-224.8ДН.4Р (DI2) | Кнопка «Стоп» |
Входной дискретный сигнал | МК110-224.8ДН.4Р (DI8) | Реле давления |
Уставка времени | ИПП120 | Время мойки (мин.) |
Уставка времени | ИПП120 | Задержка подачи воздуха (сек.) |
Тип сигнала | Устройство ввода сигнала | Описание/Наименование сигнала |
---|---|---|
Выходной дискретный сигнал | МК110-224.8ДН.4Р (DO1) | Управление насосом 1 |
Выходной дискретный сигнал | МК110-224.8ДН.4Р (DO3) | Управление воздуходувкой |
Индикация | ИПП120 | Состояние (Работа/Стоп) |
Индикация | ИПП120 | Давление (Есть/Нет) |
Индикация | ИПП120 | Обратный отсчет (сек.) |
Управляющий алгоритм:
- С задержкой (относительно включения насоса) происходит включение воздуходувки. Величина задержки определяется параметром - Задержка подачи воздуха (сек.);
- Параметр Задержка реле давления (сек.) определяет время игнорирования сигнала реле давления при пуске насоса. Для работы насоса и воздуходувки контакт реле давления должен быть замкнут.
- Нажатие кнопки «Стоп» останавливает работу насоса и воздуходувки, таймер обратного отсчета сбрасывается;
9.Индикация панели оператора.
Индикация состояний системы осуществляется на цифровом дисплее ИПП120.
Индикация состояния системы и ввод уставок осуществляется с 5 экранов.
Переключение между экранами осуществляется нажатием комбинаций клавиш «ALT» + «>>» и «ALT» + «<<» прибора ИПП120.
Для изменения значения параметра, отображаемого на экране необходимо нажать клавишу «Sel». Доступный для редактирования элемент на экране начнет мигать. Клавишами «>>» и «<<» необходимо выбрать значение параметра и подтвердить выбор нажатием клавиши «ОК».
Номер экрана | Описание экрана | Отображаемые/редактируемые параметры |
---|---|---|
1 | Экран отображения состояния системы | Состояние (Работа/Стоп), Давление (Есть/Нет) |
2 | Экран ввода уставки времени мойки | Время мойки (мин.) |
4 | Экран ввода уставки задержки пуска воздуходувки | Задержка подачи воздуха (сек.) |
5 | Экран ввода уставки задержки обработки сигнала реле давления | Задержка реле давления (сек.) |
