Система диспетчеризации инженерного оборудования в центральном офисе ООО СК ВТБ Страхование

Описание проекта.

Сокращенным обозначением системы является –СДИО.

Работы производились в соответствии с требованиями Технического Задания, при производстве работ произведена замена контроллеров Wago 750-819 на Wago 750-881 и программирование установленных контроллеров.

1.Назначение системы

2.Цели системы

Целями СДИО являются:

• получение оперативной информации о состоянии и параметрах оборудования инженерных систем

• повышение надёжности, безопасности и качества функционирования оборудования инженерных систем

• автоматизация диагностики и контроля за периодичностью обслуживания оборудования инженерных систем

• сокращение затрат, но обслуживание оборудования

• дистанционный контроль/управление работой оборудования инженерных систем

• обеспечение оперативного взаимодействия эксплуатационных служб, планирование проведения профилактических и ремонтных работ инженерных систем.

• документирование и регистрация технологических процессов инженерных систем и действий диспетчеров служб.

• организация автоматизированного технического учёта энергоресурсов,

• ведение автоматизированного учёта эксплуатационных ресурсов инженерного оборудования и своевременность его технического обслуживания.

3.Характеристика объектов автоматизации и управления

Объектами автоматизации и управления для системы диспетчеризации является следующие инженерные системы:

• Приточная вентиляция.

• Вытяжная вентиляция,

• Система центрального кондиционирования воздуха.

• Микроклимат в помещениях кроссовых.

• Система электроснабжения.

• Освещение (рабочее, аварийное, фасадное)

• Контроль протечек

4.Требования к системе в целом

• обеспечивает автоматизированный контроль и управление инженерными системами
• имеет модульную структуру и обеспечивает при необходимости возможность диспетчеризации и управления вновь устанавливаемого оборудования инженерных систем.

• в СДИО предусмотрены автоматический, ручной и дистанционный режимы управления

• СДИО имеет открытую архитектуру, допускает последующее расширение, как по числу объектов автоматизации, так и по числу функций.

5.СДИО имеет иерархическую многоуровневую структуру

Уровень 1 (Field Level - полевой уровень, первичные датчики и исполнительные устройство, согласования сигналов первичных датчиков с входами контроллеров сбора информации, локальные панели управления оборудованием.

Уровень 2 (Automation Level) - уровень автоматизации, контроллеры сбора информации (удаленные модули входа/выхода) свободно-программируемые контроллеры

Уровень 3 (Management Level) - уровень управления, обеспечивает централизованный всесторонний мониторинг и контроль систем, которые являются составной частью системы диспетчеризации. Система содержит автоматизированное рабочее место оператора (АРМ). На рабочей станции функционирует специализированное программное обеспечение для мониторинга и управления инженерными системами –SCADA.

Связь между верхним уровнем и контроллерами WAGO осуществляется через коммутаторы сети Ethernet.

6.СДИО выполняет следующие общесистемные функции:

• обеспечивает получение оперативной информации диспетчерами, руководителями эксплуатационных служб объекта, о состоянии инженерных систем,
• обрабатывает текущий объем получаемой информации и управляет инженерными системами здания и их оборудованием в соответствии с заданными режимами работы

• проводит регистрацию параметров процессов инженерных систем

• проводит автоматизированный технический учёт энергоресурсов (электроэнергии, воды и тепла).

• обеспечивает возможность подключения к системе дополнительного оборудования, при наличии у него интерфейсов Ethernet или RS-485.

• увеличение точек контроля и функций управления без нарушения работы СДИО.

7.Требования к аппаратно-программному комплексу верхнего уровня

• Графическая станция обеспечивает следующие возможности:

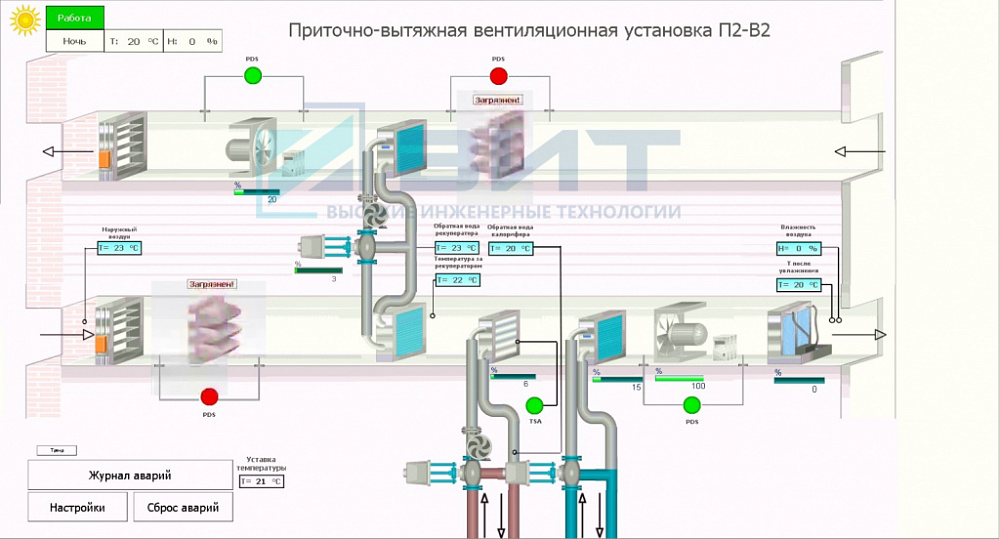

• Графического отображения функционально законченного узла инженерного оборудования (например, вент. установкой) с отображением реального состояния (в объеме контролируемых параметров) элементов данного узла, обслуживаемых и/или контролируемых данным оборудованием, а также с возможностью перехода в дополнительные модули настроек и визуализации информации
• Вывод значений управляющих элементов и других команд на монитор.
• Система предоставляет оператору заданные и фактические параметры. При этом цветовым выделением и звуковым сигналом автоматически информирует о тревожной ситуации и предоставляет возможность оператору перейти к нужной части мнемосхемы.
• Система обеспечивает возможность выполнять установку аварийных границ значениям температуры, давления, расхода, напряжения, силы тока тд. С мнемонических схем проекта SCADA.
• Вывод данных в виде графиков и таблиц. В системе имеется возможность на одном графике выводить изменение нескольких параметров в зависимости от времени. Оператор при нажатии специальных кнопок может вывести графики за определенный период времени. Для просмотра изменения параметров в другие периоды времени оператор должен вручную выделить интересующий его период времени.

• Отображение сообщении о тревогах при помощи графической и текстовой индикации и звуковой сигнализации

• Регистрация аварийных сообщений с указанием времени и места возникновения

• Возможность вывода необходимой информации (графики, журналы)

8.Требования к управляющим контроллерам

Управляющие контроллеры имеют объем до 255 адресов для каждого сегмента локальной сети, осуществляют обмен данными с диспетчерским ПК по протоколу Modbus TCP.

В системе предусмотрена возможность расширения при помощи дополнительных модулей ввода/вывода

Модули ввода/вывода обеспечивают сопряжение внешних сигналов с внутренней шиной. Модули позволяют подключать датчики и исполнительные устройства, а также содержат цепи гальванической развязки и индикаторы состояния каналов.

В системе предусмотрена возможность программирования контроллеров, с помощью стандартного технологического языка программирования стандарта МЭК 611313

9.Требования к надежности электроснабжения контроллеров

Электроснабжение контроллеров и компьютеров системы диспетчеризации и управления должно быть резервировано от ИБП.

10.Эргономические требования

Оборудование СДИО размещено в металлических шкафах (щитах, обеспечивающих удобный доступ к органам управления). АРМ диспетчера состоит из системного блока, LCD- дисплеев, динамиков, манипулятора мышь и клавиатуры.

В системе предусмотрена возможность подключения переносной рабочей станции к сетевому коммутатору через Ethernet-порт в любом месте к сети Ethernet.

11.Требования к защите информации

СДИО обеспечивает доступ к операционной системе рабочей станции только зарегистрированным пользователям в соответствии с их паролем и уровнем полномочий.

12.Требования по диагностированию системы

Диагностическая мнемосхема является частью системы СДИО и отражает состояние наличия/отсутствия связи с контроллерами сети.

13.Требования к стандартизации и унификации

Применены типовые проектные решения для всех объектов автоматизации.

Применение оборудования фирмы WAGO предоставляет максимальные Возможности в конфигурировании, наращивании и обслуживании системы, дает возможность подключиться к любой существующей промышленной сети.

14.Требования к совместимости

В системе применено оборудование, совместимое как по физическим интерфейсам, так и по информационным протоколам. В качестве физических интерфейсов используются только стандартизованные интерфейсы (EIA/TIA 232. EIA/TIA 485 и тп.)

15.Объемы диспетчеризации инженерных систем

Полный набор данных мониторинга в структурированном виде представлен в документе "Инструкция по использованию программного комплекса системы диспетчеризации инженерного оборудования здания"

16.Требования к информационному обеспечению

• Информационный обмен в СДИО осуществляется по физически выделенной локальней вычислительной сети.

• Накопленные данные хранятся на жестком диске АРМ

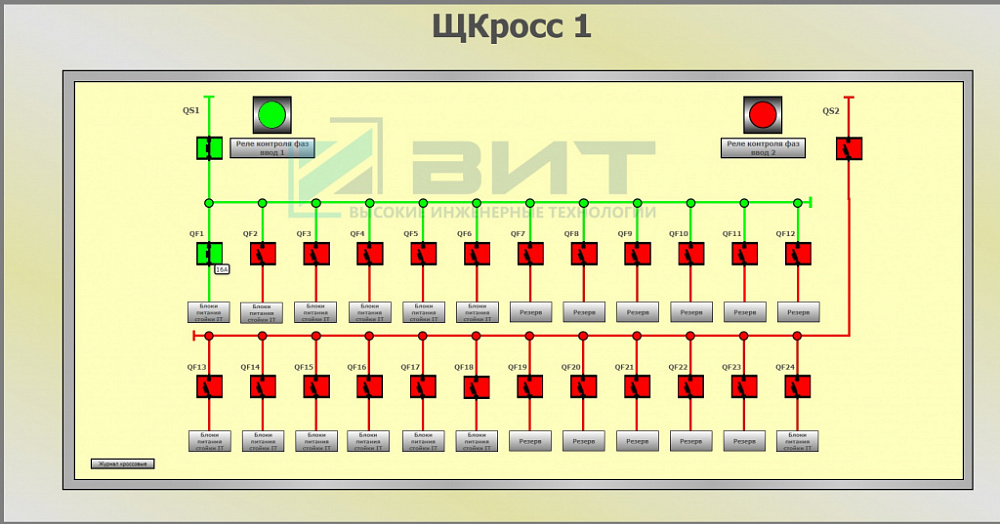

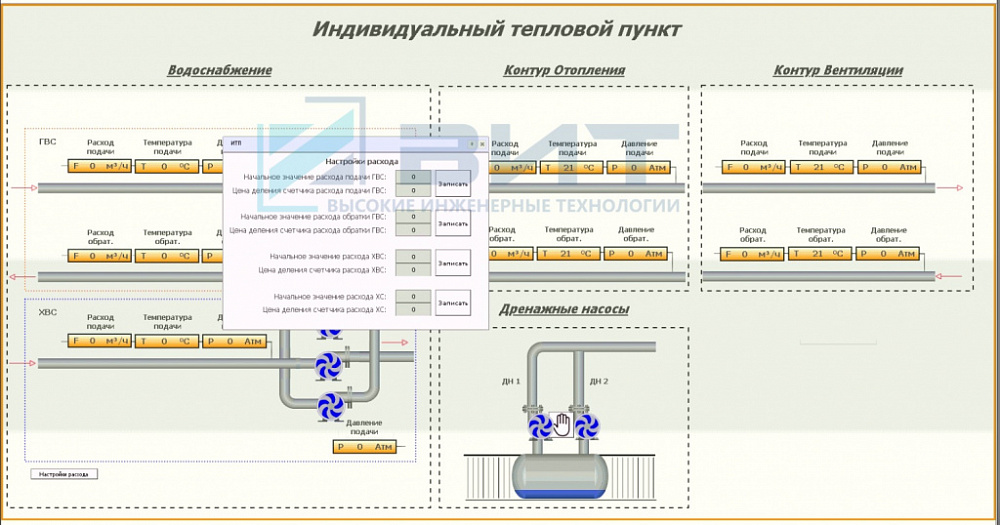

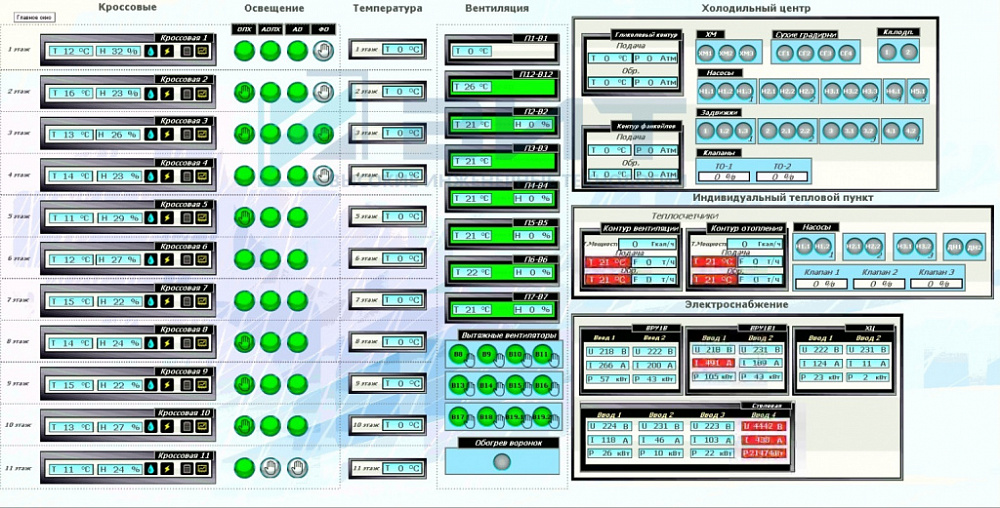

• Информация на экранах рабочей станции диспетчеров представлена в виде соответствующих мнемосхем, графиков изменения процессов во времени, текстовых сообщений и численных значений

17.Требования к математическому обеспечению

В математическом обеспечении СДИО применяются алгоритмы, обеспечивающие оптимальное управление инженерными системами здания в соответствии с задачей управления.

18.Требования к техническому обеспечению

• СДИО построена на базе следующих технических средств:

• Рабочая станция диспетчера

• Коммутаторы сети Ethernet

• Контроллеры сбора информации и управления фирмы WAGO 750-881. поддерживающие протокол Modbus.

• Модули ввода/вывода фирмы WAGO 750-430. 750-432, 750-459. 750-531 и тд.

19.Требования к размещению оборудования

Оборудование СДИО размещается следующим образом: рабочая станция диспетчеров располагается в специальном помещении - диспетчерском пункте здания, контроллеры и коммутаторы - в щитах управления и щитах диспетчеризации. Датчики и дополнительные контакты и тп - по месту установки соответствующего оборудования

20.Требования к программному обеспечению

СДИО построена на базе следующего программного обеспечения

• Операционная система - Microsoft Windows 10,

• Система программирования WAGO 10 PRO 32, В стандарте МЭК 611313.

• SCADA система – Masterscada 4D.

Поддерживаемые языки программирования Ladder Diagram (LD ,Function Block. Diagram IFBD), Structured Function Chart SFC) Требования к лингвистическому обеспечению.

Программирование системы осуществляется на языке высокого уровня в соответствующей среде разработки для Microsoft Windows.
